Trong các hệ thống điện, điện tử và tự động hóa ngày càng phức tạp, việc truyền tín hiệu ổn định và chính xác đóng vai trò then chốt đối với hiệu quả vận hành. Tuy nhiên, môi trường làm việc thực tế luôn tồn tại nhiều nguồn gây nhiễu điện từ, nhiễu tần số vô tuyến hoặc nhiễu xuyên âm từ thiết bị xung quanh, dễ làm sai lệch dữ liệu và tín hiệu điều khiển. Đây chính là lý do khái niệm dây cáp tín hiệu chống nhiễu ngày càng được quan tâm và sử dụng rộng rãi trong công nghiệp, tòa nhà và hạ tầng kỹ thuật. Bên cạnh đó, các thuật ngữ như chống nhiễu EMI, bọc lưới hay bọc foil thường xuyên được nhắc đến nhưng không phải lúc nào cũng được hiểu đúng bản chất và sự khác biệt. Dưới đây, GL Cables sẽ giải thích dây cáp tín hiệu chống nhiễu là gì, phân biệt chống nhiễu EMI, bọc lưới và bọc foil.

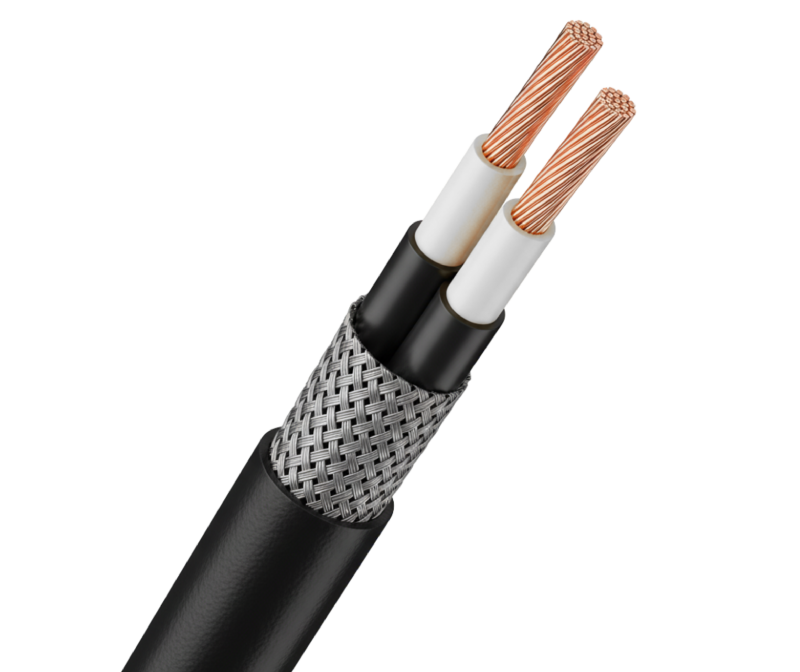

1. Dây cáp tín hiệu chống nhiễu là gì?
Dây cáp tín hiệu chống nhiễu là loại cáp chuyên dùng để truyền tín hiệu điều khiển, dữ liệu, âm thanh hoặc hình ảnh trong các hệ thống điện – điện tử, nơi yêu cầu độ chính xác và ổn định cao. Điểm khác biệt cốt lõi của loại cáp này so với cáp thông thường là được bổ sung lớp chống nhiễu nhằm hạn chế tác động của nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường xung quanh.
Trong thực tế, nhiễu có thể phát sinh từ động cơ điện, biến tần, máy hàn, tủ điện công suất lớn hoặc các tuyến cáp đặt song song. Nếu không được kiểm soát, nhiễu sẽ làm suy hao tín hiệu, gây sai lệch dữ liệu, thậm chí khiến hệ thống điều khiển hoạt động không ổn định. Dây cáp tín hiệu chống nhiễu giúp giảm thiểu các tác động này, đảm bảo tín hiệu được truyền liên tục và chính xác từ nguồn phát đến thiết bị nhận.
Nhờ khả năng chống nhiễu hiệu quả, loại cáp này được sử dụng phổ biến trong nhà máy sản xuất, hệ thống tự động hóa, tòa nhà thông minh, PCCC, camera giám sát và các ứng dụng công nghiệp hiện đại.

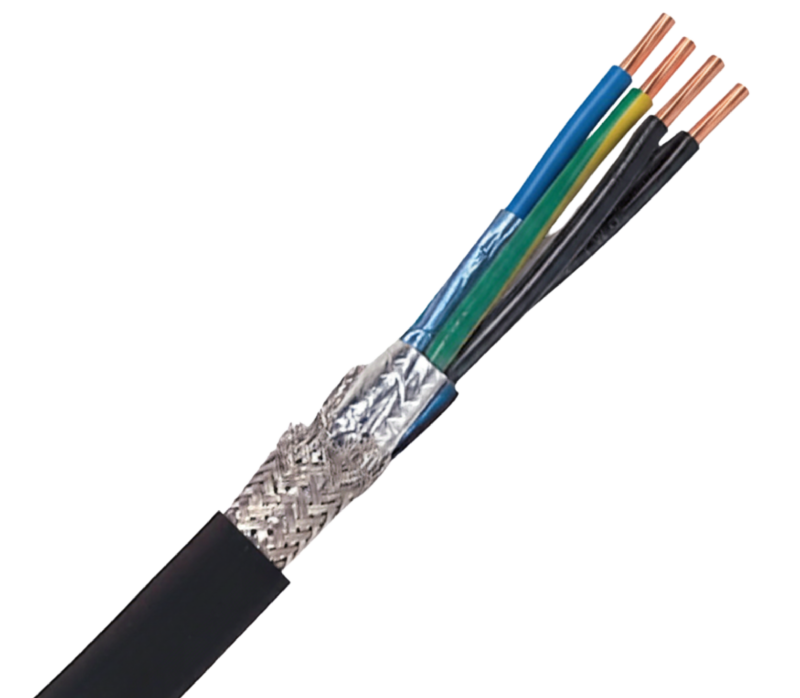

2. Cấu tạo cơ bản của dây cáp tín hiệu chống nhiễu
Để đảm bảo khả năng truyền tín hiệu ổn định trong môi trường nhiều nhiễu, dây cáp tín hiệu chống nhiễu được thiết kế với cấu trúc nhiều lớp, mỗi lớp đảm nhiệm một vai trò kỹ thuật riêng biệt.
Lõi dẫn điện (Conductor)
Lõi dẫn là thành phần trung tâm của dây cáp tín hiệu, thường được làm từ đồng tinh khiết hoặc đồng xoắn nhiều sợi. Đồng có điện trở suất thấp, giúp tín hiệu truyền đi nhanh, ổn định và ít suy hao. Trong các ứng dụng yêu cầu độ linh hoạt cao, lõi đồng xoắn cấp 5 thường được ưu tiên vì dễ uốn cong và hạn chế gãy đứt khi lắp đặt. Chất lượng lõi dẫn ảnh hưởng trực tiếp đến độ chính xác của tín hiệu, đặc biệt trong hệ thống điều khiển và truyền dữ liệu.
Lớp cách điện
Bao quanh lõi dẫn là lớp cách điện, phổ biến nhất là PVC hoặc XLPE. Lớp này có nhiệm vụ cách ly điện, ngăn rò rỉ dòng điện và bảo vệ lõi dẫn khỏi tác động cơ học nhẹ. XLPE thường được sử dụng trong môi trường nhiệt độ cao vì khả năng chịu nhiệt tốt và độ bền điện môi cao. Lựa chọn vật liệu cách điện phù hợp giúp cáp vận hành ổn định trong thời gian dài và đáp ứng yêu cầu an toàn kỹ thuật.
Lớp chống nhiễu (Shield)
Đây là thành phần quan trọng nhất của cáp tín hiệu chống nhiễu. Lớp chống nhiễu có thể là lá nhôm (foil), lưới đồng mạ thiếc (braided) hoặc kết hợp cả hai. Chức năng của lớp này là phản xạ sóng nhiễu và thu nhiễu để dẫn xuống đất thông qua hệ thống nối đất. Hiệu quả chống nhiễu phụ thuộc vào loại bọc, tỷ lệ che phủ và cách nối đất. Nếu lớp chống nhiễu không được tiếp địa đúng cách, khả năng bảo vệ sẽ giảm đáng kể.
Dây thoát nhiễu và tiếp địa
Trong các loại cáp bọc foil, dây thoát nhiễu (drain wire) thường được đặt song song với lớp lá nhôm để hỗ trợ kết nối nhanh và hiệu quả với điểm nối đất. Đường dẫn nối đất phải có điện trở thấp và liên tục để đảm bảo nhiễu được triệt tiêu hiệu quả. Việc nối đất đúng kỹ thuật là yếu tố then chốt quyết định hiệu quả chống nhiễu của toàn bộ dây cáp.
Vỏ bọc ngoài (Outer Sheath)
Lớp vỏ ngoài bảo vệ cáp khỏi tác động môi trường như va đập, ẩm, dầu mỡ hoặc tia UV. Tùy ứng dụng, vỏ có thể làm từ PVC, XLPE hoặc LSZH (ít khói, không halogen). Trong các công trình yêu cầu an toàn cao, đặc biệt là tòa nhà và khu công nghiệp, vỏ LSZH giúp hạn chế khói độc khi xảy ra sự cố cháy, nâng cao mức độ an toàn cho người và thiết bị.

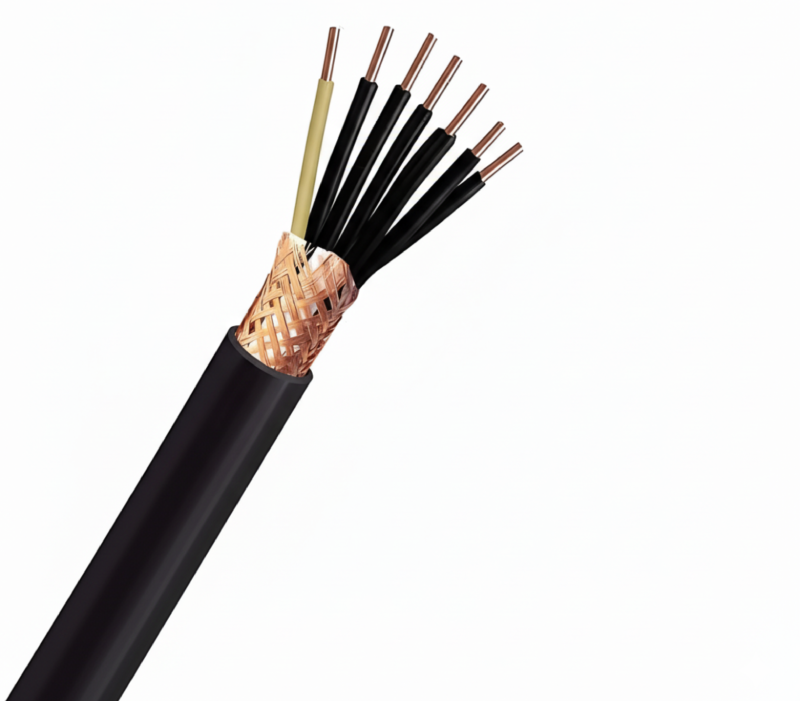

3. Cáp tín hiệu chống nhiễu EMI
Chống nhiễu EMI là khái niệm tổng quát dùng để chỉ khả năng giảm thiểu ảnh hưởng của nhiễu điện từ (Electromagnetic Interference) lên tín hiệu truyền trong dây cáp. EMI không phải là một loại bọc riêng biệt, mà là mục tiêu kỹ thuật mà các giải pháp chống nhiễu hướng tới.
Trong cáp tín hiệu, chống nhiễu EMI được thực hiện thông qua nhiều phương pháp kết hợp như sử dụng lớp bọc kim loại, cấu trúc dây xoắn đôi và hệ thống nối đất đúng chuẩn. Cặp dây xoắn giúp triệt tiêu nhiễu từ trường, trong khi lớp bọc foil hoặc lưới đồng giúp phản xạ và dẫn nhiễu ra khỏi lõi tín hiệu.
Hiệu quả chống nhiễu EMI không chỉ phụ thuộc vào cấu trúc cáp mà còn phụ thuộc vào cách lắp đặt và tiếp địa. Một dây cáp có lớp chống nhiễu tốt nhưng không được nối đất đúng cách vẫn có thể bị nhiễu. Do đó, khi lựa chọn cáp tín hiệu chống nhiễu EMI, cần đồng thời xem xét loại bọc, môi trường nhiễu và giải pháp nối đất để đảm bảo hệ thống vận hành ổn định và chính xác.
Bên cạnh việc hiểu rõ dây cáp tín hiệu chống nhiễu là gì và phân biệt các giải pháp chống nhiễu EMI, bọc lưới hay bọc foil, nhiều người dùng vẫn đặt câu hỏi: Cáp tín hiệu chống nhiễu và cáp tín hiệu không chống nhiễu khác nhau như thế nào trong thực tế sử dụng? Sự khác biệt này không chỉ nằm ở cấu tạo, mà còn thể hiện rõ ở độ ổn định tín hiệu, khả năng chống sai lệch dữ liệu và mức độ an toàn khi vận hành trong môi trường nhiều thiết bị điện. Nội dung bài viết “So sánh cáp tín hiệu chống nhiễu và không chống nhiễu khác nhau như thế nào?” sẽ giúp làm rõ vấn đề này một cách trực quan, dễ hiểu, hỗ trợ lựa chọn đúng loại cáp cho từng hệ thống và điều kiện lắp đặt.

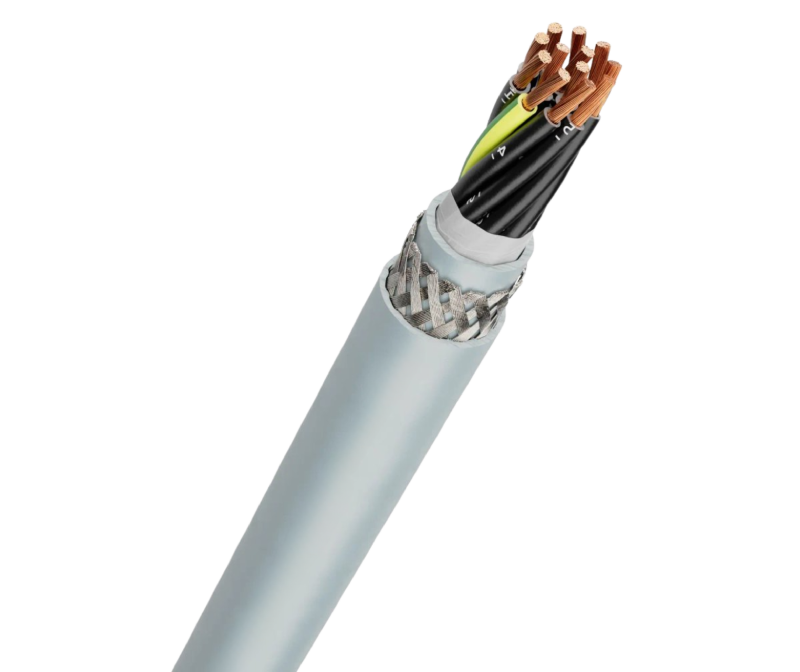

4. Phân biệt cáp tín hiệu bọc lưới chống nhiễu và cáp tín hiệu bọc foil chống nhiễu
Trong thực tế triển khai hệ thống truyền tín hiệu (PCCC, BMS, tự động hóa, âm thanh – điều khiển), cáp tín hiệu bọc lưới (braided shield) và cáp tín hiệu bọc foil (aluminum foil shield) là hai giải pháp chống nhiễu phổ biến nhất. Mỗi loại có nguyên lý bảo vệ, mức độ hiệu quả và phạm vi ứng dụng khác nhau. Bảng so sánh dưới đây giúp làm rõ sự khác biệt theo các tiêu chí kỹ thuật cốt lõi, hỗ trợ lựa chọn đúng loại cáp cho từng môi trường lắp đặt.
| Tiêu chí | Cáp tín hiệu bọc lưới chống nhiễu | Cáp tín hiệu bọc foil chống nhiễu |
| Cấu tạo lớp chống nhiễu | Lớp chống nhiễu được tạo từ các sợi đồng bện (thường là đồng mạ thiếc) bao quanh lõi cáp. Độ che phủ phổ biến từ 70-95%, tùy mật độ bện. Lớp lưới có tính cơ học cao, liên kết chặt, ít rách khi uốn kéo. | Sử dụng lá nhôm (aluminum foil) quấn kín quanh lõi hoặc cặp dây xoắn, thường kết hợp thêm dây tiếp địa (drain wire) để dẫn nhiễu. Độ che phủ gần như 100%, nhưng lớp foil mỏng, dễ tổn thương khi bị gập mạnh. |
| Khả năng chống nhiễu EMI/RFI | Hiệu quả tốt với nhiễu tần số thấp và trung bình, đặc biệt là nhiễu từ trường sinh ra bởi motor, biến tần, thiết bị công suất lớn. Khả năng duy trì hiệu quả chống nhiễu ổn định trong thời gian dài. | Rất hiệu quả với nhiễu tần số cao (EMI/RFI), nhiễu xung, nhiễu điện từ lan truyền trong môi trường nhiều thiết bị điện tử. Tuy nhiên hiệu quả có thể giảm nếu lớp foil bị đứt hoặc hở. |
| Độ bền cơ học & khả năng thi công | Độ bền cao, chịu uốn cong, rung động và ma sát tốt. Phù hợp lắp đặt trong máng cáp dài, khu vực rung, môi trường công nghiệp. Ít rủi ro hư hỏng trong quá trình kéo cáp. | Độ bền cơ học thấp hơn do lớp foil mỏng. Cần thi công cẩn thận, tránh gập gãy. Phù hợp các tuyến cáp cố định, ít rung, chiều dài vừa phải. |
| Khả năng nối đất & ổn định tín hiệu | Dễ dàng nối đất nhờ lớp lưới đồng liên tục, tiếp xúc tốt với đầu nối. Giúp xả nhiễu ổn định, giảm sai lệch tín hiệu trong hệ thống đo lường và điều khiển. | Phụ thuộc nhiều vào dây drain wire. Nếu thi công không đúng kỹ thuật, khả năng nối đất và hiệu quả chống nhiễu có thể suy giảm. |
| Ứng dụng & chi phí | Thường dùng trong nhà máy, hệ thống điều khiển công nghiệp, thang máy, BMS, dây tín hiệu PCCC trong môi trường nhiễu cao. Chi phí cao hơn nhưng bền và ổn định lâu dài. | Phù hợp hệ thống báo cháy, âm thanh, điều khiển nhẹ, truyền tín hiệu dữ liệu trong tòa nhà, văn phòng. Chi phí thấp hơn, tối ưu ngân sách cho công trình dân dụng và thương mại. |
Cáp tín hiệu bọc lưới phù hợp môi trường công nghiệp, nhiễu mạnh, yêu cầu độ bền và ổn định cao. Trong khi đó, cáp tín hiệu bọc foil là giải pháp kinh tế, hiệu quả với nhiễu tần số cao trong các hệ thống dân dụng và tòa nhà. Việc lựa chọn đúng loại cáp không chỉ đảm bảo chất lượng tín hiệu mà còn giúp tối ưu chi phí và độ bền của toàn bộ hệ thống.

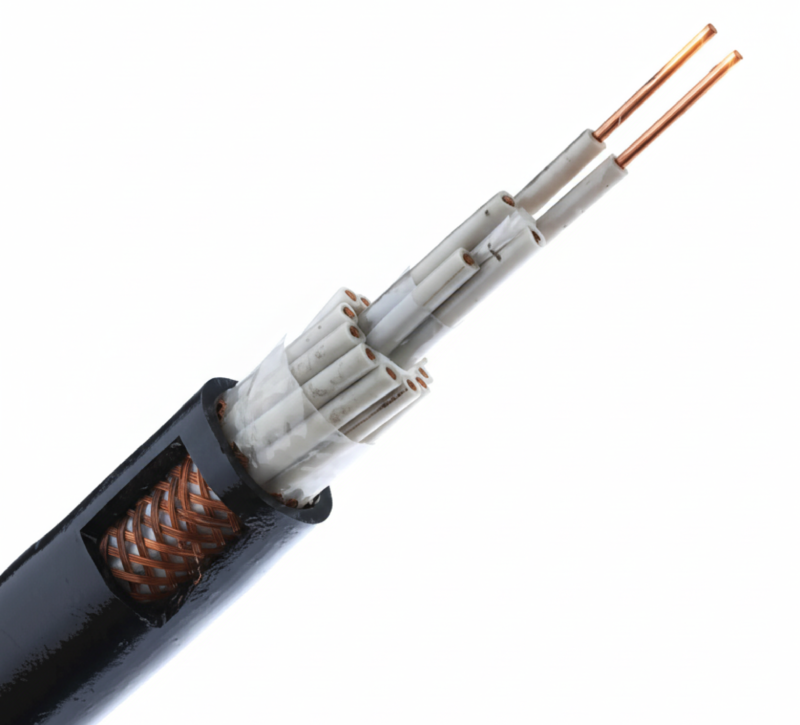

5. Dây cáp tín hiệu chống nhiễu chất lượng từ GL Cables
Trong bối cảnh các hệ thống điện, điều khiển và tự động hóa ngày càng phức tạp, việc lựa chọn dây cáp tín hiệu chống nhiễu đạt chuẩn kỹ thuật và có độ ổn định cao là yêu cầu bắt buộc. GL Cables là đơn vị sản xuất dây cáp điện tại Việt Nam, cung cấp các dòng dây tín hiệu và cáp điều khiển chống nhiễu phù hợp cho nhiều ứng dụng từ dân dụng đến công nghiệp nặng.
Dây cáp tín hiệu chống nhiễu của GL Cables được sản xuất với lõi đồng tinh luyện, đảm bảo điện trở thấp và khả năng truyền tín hiệu chính xác. Tùy theo nhu cầu sử dụng, sản phẩm có thể sử dụng cấu trúc xoắn đôi, bọc foil, bọc lưới đồng mạ thiếc hoặc chống nhiễu kép, giúp giảm thiểu tác động của EMI và RFI trong môi trường có nhiều thiết bị điện.

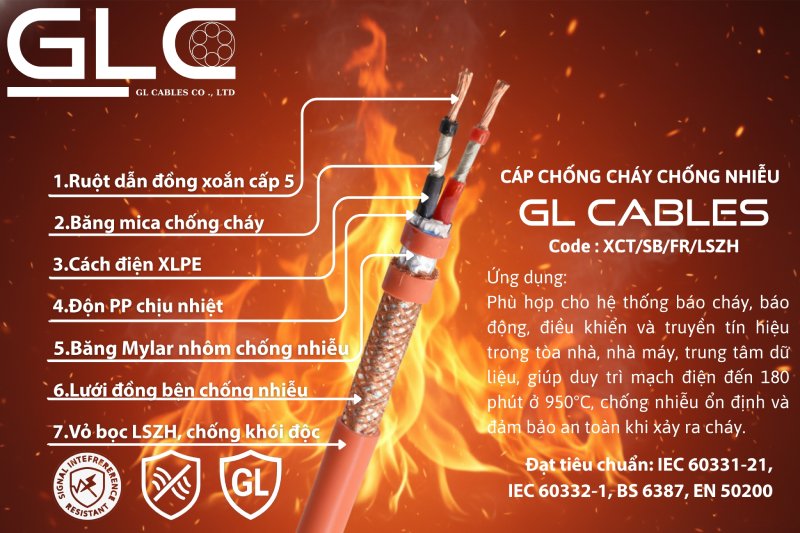

Về vật liệu, GL Cables sử dụng cách điện PVC, XLPE và vỏ LSZH cho các công trình yêu cầu an toàn cao. Đặc biệt, các dòng cáp tín hiệu chống cháy – chống nhiễu được trang bị băng mica chịu nhiệt, vỏ ít khói không halogen, đáp ứng các tiêu chuẩn như IEC 60331, BS 6387, phù hợp lắp đặt tại tòa nhà, bệnh viện, trung tâm thương mại và nhà máy công nghiệp.
Bên cạnh chất lượng kỹ thuật, GL Cables chú trọng đến tính đồng bộ và khả năng cung ứng lâu dài cho dự án. Danh mục sản phẩm đa dạng giúp chủ đầu tư và nhà thầu dễ dàng lựa chọn đúng loại cáp cho từng hạng mục, từ hệ thống điều khiển, PCCC đến truyền dữ liệu và giám sát.
Với giá thành hợp lý, tiêu chuẩn rõ ràng và hỗ trợ kỹ thuật trực tiếp từ nhà sản xuất, dây cáp tín hiệu chống nhiễu GL Cables là giải pháp phù hợp cho các công trình cần tín hiệu ổn định, an toàn và bền vững trong dài hạn.
Thông tin liên hệ:
- Địa chỉ: Đường số 4, KCN Châu Đức, Xã Nghĩa Thành, Huyện Châu Đức, Tỉnh Bà Rịa Vũng Tàu
- Hotline: (0254) 3883299 – 3883300
- Email: contact@glcables.vn
- Website: glcablesco.com
Lời kết
Hiểu đúng dây cáp tín hiệu chống nhiễu là gì và phân biệt rõ giữa chống nhiễu EMI, bọc lưới và bọc foil là nền tảng quan trọng để lựa chọn cáp phù hợp với môi trường và yêu cầu kỹ thuật của từng công trình. Mỗi giải pháp chống nhiễu có đặc tính riêng, đáp ứng tốt cho từng dải tần, mức độ nhiễu và điều kiện lắp đặt khác nhau. Trong bối cảnh tiêu chuẩn an toàn và độ tin cậy ngày càng được siết chặt, việc sử dụng cáp tín hiệu đạt chuẩn không chỉ giúp hệ thống vận hành ổn định mà còn giảm rủi ro lâu dài. Với kinh nghiệm sản xuất và cung cấp đa dạng dòng dây cáp tín hiệu, cáp điều khiển và cáp chống nhiễu đạt tiêu chuẩn IEC, TCVN, GL Cables là một trong những lựa chọn đáng tin cậy cho các dự án yêu cầu cao về chất lượng và độ bền.
Những câu hỏi liên quan: Dây cáp tín hiệu chống nhiễu là gì? Phân biệt chống nhiễu EMI, bọc lưới và bọc foil
1. Dây cáp tín hiệu chống nhiễu có bắt buộc phải nối đất không?
Có. Việc nối đất đúng kỹ thuật là điều kiện quan trọng để lớp chống nhiễu (EMI) hoạt động hiệu quả. Nếu không nối đất, nhiễu điện từ sẽ không được xả ra ngoài mà có thể quay ngược lại lõi dẫn, làm suy giảm tín hiệu và tăng nguy cơ báo lỗi trong hệ thống điều khiển hoặc PCCC.
2. Có thể dùng cáp tín hiệu thường thay cho cáp chống nhiễu không?
Chỉ trong môi trường rất ít nhiễu điện từ. Với công trình có motor, biến tần, thang máy, tủ điện hoặc thiết bị công suất lớn, cáp thường dễ gây nhiễu tín hiệu, sai lệch dữ liệu. Khi đó, sử dụng cáp tín hiệu chống nhiễu là cần thiết để đảm bảo độ ổn định và an toàn hệ thống.
3. Cáp tín hiệu chống nhiễu có ảnh hưởng đến khoảng cách truyền tín hiệu không?
Có ảnh hưởng tích cực. Nhờ giảm nhiễu EMI/RFI, tín hiệu truyền đi ít bị suy hao và méo dạng, cho phép duy trì khoảng cách truyền ổn định hơn so với cáp không chống nhiễu. Điều này đặc biệt quan trọng trong hệ thống báo cháy, BMS và điều khiển công nghiệp.
4. Cáp bọc foil có cần thêm dây tiếp địa (drain wire) không?
Có. Dây tiếp địa (drain wire) là thành phần quan trọng giúp dẫn nhiễu từ lớp foil ra hệ thống nối đất. Nếu không có drain wire hoặc đấu nối sai, hiệu quả chống nhiễu của cáp bọc foil sẽ giảm đáng kể, nhất là trong môi trường nhiễu cao.
5. Nên chọn cáp chống nhiễu loại nào cho hệ thống báo cháy?
Với hệ thống báo cháy trong tòa nhà, cáp tín hiệu chống nhiễu bọc foil hoặc foil + lưới là lựa chọn phổ biến. Các loại cáp này vừa đảm bảo chống nhiễu EMI, vừa đáp ứng yêu cầu chống cháy, truyền tín hiệu ổn định và phù hợp tiêu chuẩn PCCC hiện hành.
