Trong bối cảnh các hệ thống điện, điều khiển ngày càng phức tạp, yêu cầu về độ ổn định, an toàn và tính liên tục của tín hiệu trở thành yếu tố then chốt đối với mọi công trình hiện đại. Đặc biệt, tại các môi trường công nghiệp, tòa nhà cao tầng hay hạ tầng quan trọng, rủi ro từ nhiễu điện từ và sự cố hỏa hoạn luôn hiện hữu, tác động trực tiếp đến khả năng vận hành của toàn bộ hệ thống. Chính vì vậy, những giải pháp cáp truyền tín hiệu có khả năng vừa duy trì hoạt động trong điều kiện nhiệt độ cao, vừa hạn chế tối đa ảnh hưởng của nhiễu điện từ đang ngày càng được quan tâm. Thuật ngữ “dây cáp tín hiệu chống cháy chống nhiễu” xuất hiện như một khái niệm kỹ thuật quan trọng, gắn liền với cấu tạo đặc thù và các tiêu chuẩn nghiêm ngặt trong lĩnh vực điện, tự động hóa. Theo dõi bài viết dưới đây của GL Cables để tìm hiểu dây cáp tín hiệu chống cháy chống nhiễu là gì, cấu tạo và tiêu chuẩn kỹ thuật.

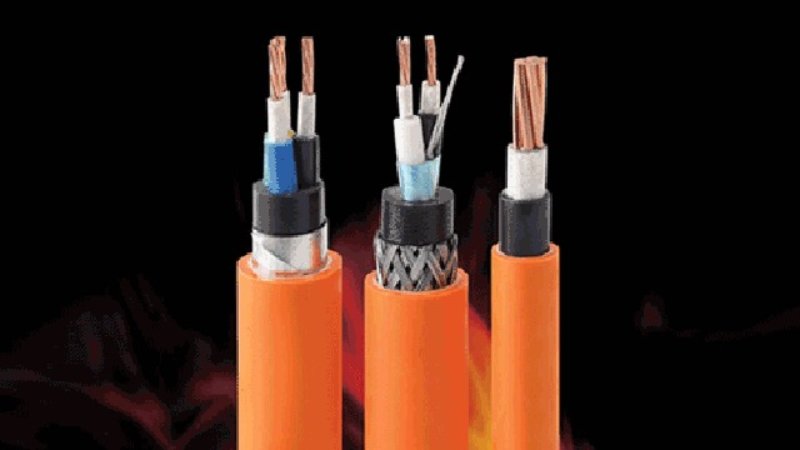

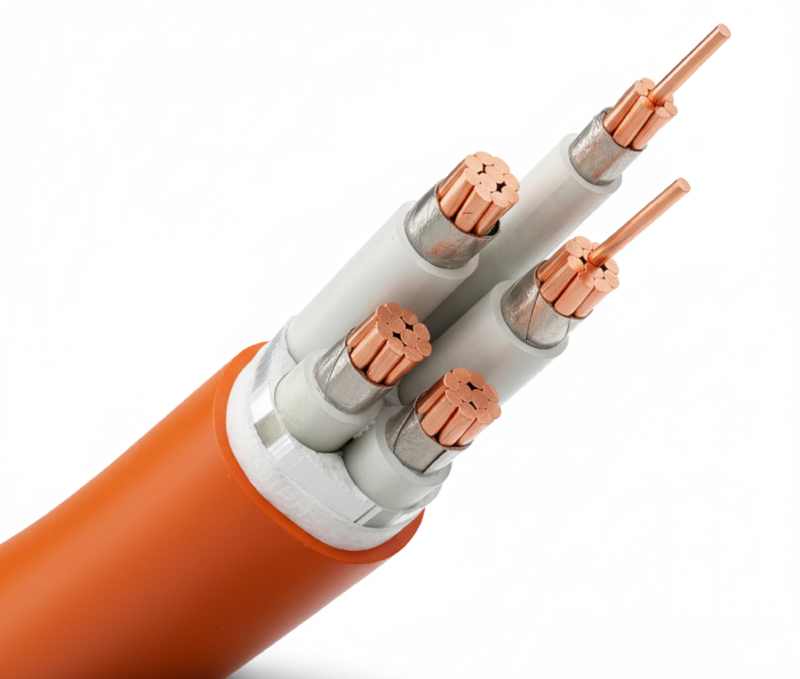

1. Dây cáp tín hiệu chống cháy chống nhiễu là gì?
Dây cáp tín hiệu chống cháy chống nhiễu là loại cáp chuyên dùng để truyền tín hiệu điều khiển, tín hiệu đo lường hoặc dữ liệu giữa các thiết bị trong hệ thống điện, tự động hóa, đồng thời đáp ứng hai yêu cầu quan trọng: duy trì hoạt động khi xảy ra hỏa hoạn và giảm thiểu ảnh hưởng của nhiễu điện từ trong quá trình truyền tín hiệu.
Khác với cáp tín hiệu thông thường, loại cáp này được thiết kế với lớp chống cháy bằng mica bao quanh lõi dẫn, giúp cáp vẫn có khả năng dẫn điện và truyền tín hiệu trong một khoảng thời gian nhất định khi tiếp xúc với nhiệt độ cao. Song song đó, cáp còn được trang bị màn chắn chống nhiễu như băng đồng hoặc lưới đồng mạ thiếc nhằm hạn chế tác động của các nguồn nhiễu như EMI, RFI, nhiễu tĩnh điện hay nhiễu xuyên âm.
Trong thực tế, dây cáp tín hiệu chống cháy chống nhiễu đóng vai trò đặc biệt quan trọng trong các hệ thống yêu cầu độ tin cậy cao như báo cháy, chiếu sáng khẩn cấp, điều khiển thang máy, trung tâm dữ liệu, bệnh viện và nhà máy công nghiệp. Khi xảy ra sự cố cháy, cáp không chỉ hạn chế cháy lan và khói độc mà còn đảm bảo các hệ thống thiết yếu vẫn hoạt động, hỗ trợ quá trình sơ tán và xử lý khẩn cấp.
Để tìm hiểu sâu hơn về dây cáp tín hiệu chống cháy chống nhiễu, người đọc có thể tham khảo thêm bài viết “Dây tín hiệu (dây điều khiển) là gì? Cấu tạo và các loại dây tín hiệu” để nắm rõ nền tảng chung về chức năng, cấu trúc và phân loại dây tín hiệu trong hệ thống điện, điều khiển. Việc hiểu đúng bản chất của dây tín hiệu thông thường sẽ giúp làm rõ vì sao trong các môi trường yêu cầu cao về an toàn và độ ổn định, các dòng cáp chuyên dụng như dây tín hiệu chống cháy chống nhiễu lại trở thành lựa chọn bắt buộc. Từ đó, nội dung dưới đây sẽ tập trung phân tích sâu hơn về đặc điểm kỹ thuật, cấu tạo và tiêu chuẩn áp dụng cho loại cáp này trong các công trình hiện đại.

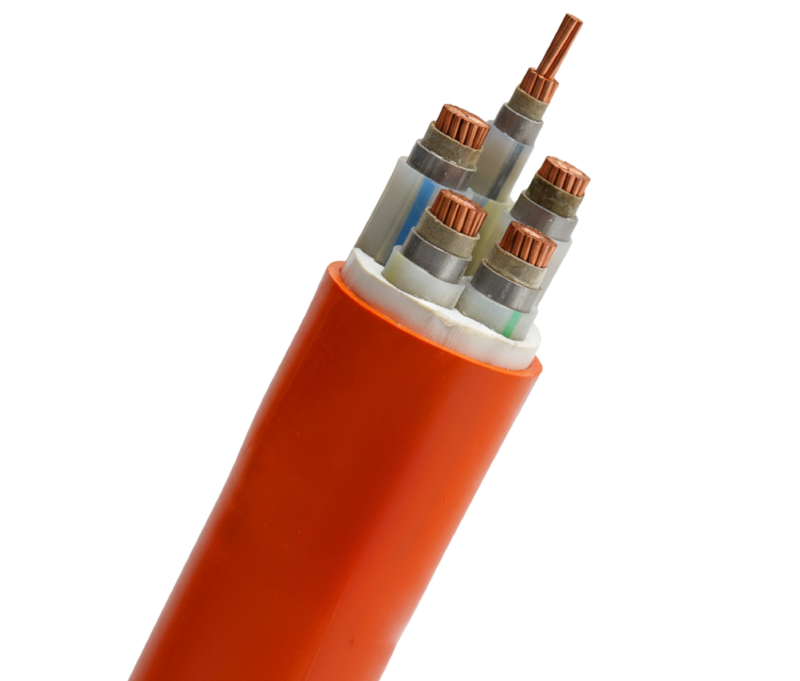

2. Đặc điểm nổi bật của dây cáp tín hiệu chống cháy chống nhiễu
Trong các hệ thống điện, điều khiển hiện đại, dây cáp tín hiệu không chỉ cần truyền tín hiệu chính xác mà còn phải đảm bảo an toàn và ổn định trong những điều kiện bất lợi. Dây cáp tín hiệu chống cháy chống nhiễu được phát triển dựa trên yêu cầu đó, với nhiều đặc điểm kỹ thuật nổi bật so với cáp thông thường.
Khả năng duy trì truyền tín hiệu khi xảy ra hỏa hoạn
Đặc điểm quan trọng nhất của dây cáp tín hiệu chống cháy chống nhiễu là khả năng duy trì mạch điện và tín hiệu trong điều kiện nhiệt độ cao. Nhờ lớp chống cháy bằng mica quấn trực tiếp quanh lõi dẫn, cáp có thể tiếp tục hoạt động trong thời gian từ 90 đến 180 phút ở nhiệt độ lên tới 750-950°C, tùy theo tiêu chuẩn áp dụng như IEC 60331 hay BS 6387. Điều này cho phép các hệ thống khẩn cấp như báo cháy, đèn thoát hiểm, truyền thanh công cộng vẫn vận hành khi xảy ra cháy, thay vì bị gián đoạn ngay từ đầu như cáp thông thường.
Khả năng chống nhiễu điện từ hiệu quả
Trong môi trường công nghiệp và công trình kỹ thuật, nhiễu điện từ là nguyên nhân phổ biến gây sai lệch hoặc mất tín hiệu. Dây cáp tín hiệu chống cháy chống nhiễu được trang bị màn chắn chống nhiễu bằng băng đồng, lưới đồng mạ thiếc hoặc kết cấu xoắn ốc, giúp giảm thiểu ảnh hưởng của các dạng nhiễu như EMI, RFI, nhiễu tĩnh điện, nhiễu chế độ chung và nhiễu xuyên âm. Nhờ đó, tín hiệu điều khiển và dữ liệu được truyền ổn định, chính xác hơn, đặc biệt trong các hệ thống có mật độ thiết bị điện cao.
Vật liệu vỏ bọc an toàn, ít khói và không halogen
Một đặc điểm khác biệt của cáp tín hiệu chống cháy chống nhiễu là vật liệu vỏ bọc ngoài. Thay vì sử dụng PVC truyền thống, nhiều loại cáp hiện nay dùng vỏ LSHF/LSZH hoặc silicone, giúp hạn chế phát sinh khói dày và khí độc khi cháy. Điều này có ý nghĩa lớn trong các không gian kín như tòa nhà cao tầng, hầm kỹ thuật hay trung tâm dữ liệu, nơi khói độc là nguyên nhân chính gây nguy hiểm cho con người trong hỏa hoạn.
Độ bền cơ học và tính ổn định lâu dài
Ngoài khả năng chống cháy và chống nhiễu, dây cáp tín hiệu chống cháy chống nhiễu còn được thiết kế để hoạt động ổn định trong thời gian dài. Lõi dẫn thường làm từ đồng ủ mềm không oxy, kết cấu bện xoắn giúp cáp chịu uốn tốt, giảm nguy cơ đứt gãy trong quá trình lắp đặt và vận hành. Kết hợp với lớp cách điện và vỏ bảo vệ phù hợp, cáp có thể đáp ứng tốt các điều kiện môi trường khắc nghiệt như rung động, nhiệt độ cao và độ ẩm lớn.

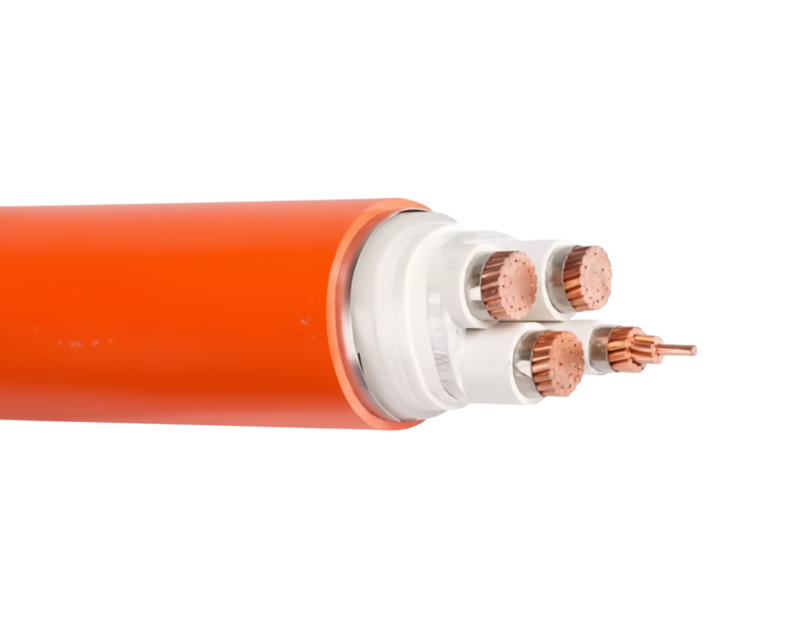

3. Cấu tạo cáp tín hiệu chống cháy chống nhiễu
Để đáp ứng đồng thời yêu cầu chống cháy và chống nhiễu, cáp tín hiệu chống cháy chống nhiễu được thiết kế với cấu tạo nhiều lớp, mỗi lớp đảm nhiệm một chức năng kỹ thuật riêng biệt nhưng liên kết chặt chẽ với nhau.
Lõi dẫn điện bằng đồng
Lõi dẫn là thành phần trung tâm của cáp, thường được làm từ đồng ủ mềm, không chứa oxy, có độ dẫn điện cao và khả năng chịu nhiệt tốt. So với nhôm, đồng có nhiệt độ nóng chảy cao hơn nhiều, giúp duy trì khả năng dẫn điện khi xảy ra cháy. Kết cấu lõi thường là bện xoắn nhiều sợi cấp 2, vừa đảm bảo truyền tín hiệu ổn định, vừa tăng độ linh hoạt khi thi công và lắp đặt.
Lớp chống cháy bằng mica
Bao quanh lõi dẫn là lớp mica chống cháy, được xem là tuyến phòng thủ quan trọng nhất của cáp. Mica có khả năng chịu nhiệt rất cao và không bị phân hủy ngay khi tiếp xúc với lửa. Trong cấu tạo cáp, băng mica thường được quấn từ hai lớp trở lên, với tỷ lệ chồng chéo tối thiểu 30%, nhằm đảm bảo không xảy ra hiện tượng rò rỉ hay đứt mạch khi nhiệt độ tăng cao. Lớp mica này giúp cáp duy trì mạch điện trong suốt thời gian tiêu chuẩn quy định.
Lớp cách điện
Sau lớp mica là lớp cách điện, thường sử dụng vật liệu XLPE, EPR hoặc silicone rubber. Lớp này có nhiệm vụ cách điện giữa các lõi và ổn định cấu trúc cáp khi chịu nhiệt. XLPE là vật liệu phổ biến nhờ khả năng chịu nhiệt, chống cháy và độ bền điện cao. Trong các môi trường đặc biệt khắc nghiệt, silicone rubber được sử dụng để mở rộng dải nhiệt độ làm việc và tăng tuổi thọ cáp.
Màn chắn chống nhiễu
Để hạn chế ảnh hưởng của nhiễu điện từ, cáp được trang bị màn chắn chống nhiễu bao quanh lõi hoặc từng cặp lõi. Các dạng màn chắn phổ biến gồm băng đồng, lưới đồng mạ thiếc và kết cấu xoắn ốc. Mỗi loại có ưu điểm riêng về hiệu quả che chắn, độ linh hoạt và khả năng tương thích với đầu nối. Khi được nối đất đúng kỹ thuật, lớp màn chắn này giúp giảm đáng kể nhiễu EMI và đảm bảo tín hiệu ổn định.
Lớp vỏ bảo vệ ngoài
Lớp ngoài cùng của cáp là vỏ bảo vệ, có nhiệm vụ chống tác động cơ học và ảnh hưởng từ môi trường. Vỏ có thể làm từ FR-PVC, LSHF/LSZH hoặc silicone, tùy theo yêu cầu ứng dụng. Trong các công trình đòi hỏi an toàn PCCC cao, vỏ LSHF/LSZH được ưu tiên nhờ đặc tính ít khói, không halogen và không phát thải khí độc khi cháy.

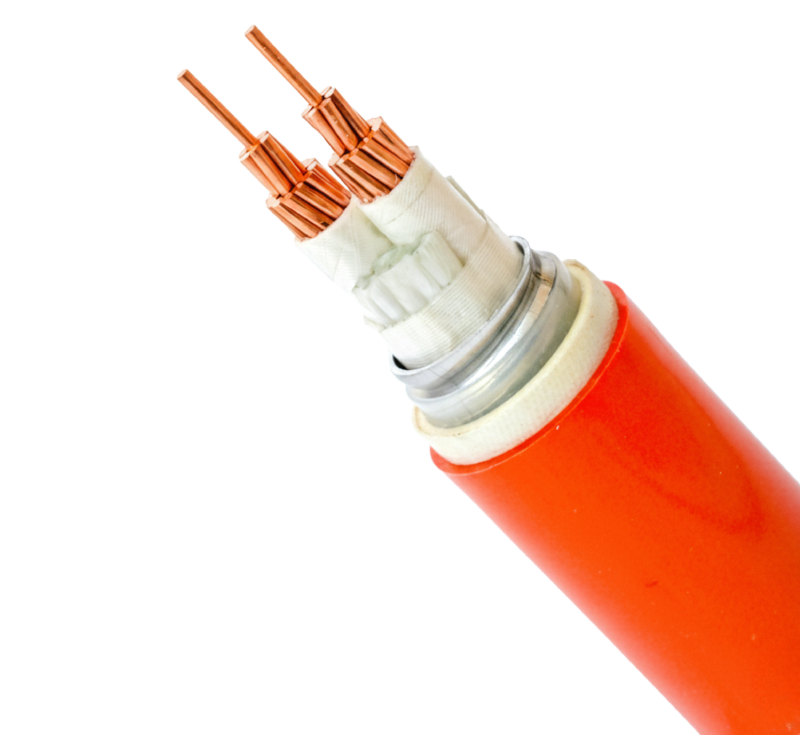

4. Tiêu chuẩn cáp tín hiệu chống cháy chống nhiễu
Dây cáp tín hiệu chống cháy chống nhiễu phải đáp ứng đồng thời tiêu chuẩn về khả năng chống cháy, chống nhiễu điện từ và an toàn PCCC. Các tiêu chuẩn kỹ thuật phổ biến gồm:
- IEC 60331: Đánh giá khả năng duy trì mạch điện của cáp trong điều kiện cháy, thường ở mức 750°C trong 90 phút.
- IEC 60332-1 / IEC 60332-3: Kiểm tra khả năng chậm cháy, hạn chế cháy lan của cáp đơn và cáp bó.
- EN 50200 / IEC 60331-2: Yêu cầu cáp duy trì hoạt động ít nhất 120 phút ở 840°C.
- EN 50362 / IEC 60331-1: Áp dụng cho cáp tiết diện lớn, duy trì hoạt động 180 phút ở 950°C.
- BS 6387 (A, B, C, W, X, Y, Z): Kiểm tra cáp dưới các điều kiện kết hợp của lửa, nước và va đập cơ học.
- UL / UL 1685: Tiêu chuẩn chống cháy và điện trở cháy theo hệ thống đánh giá của Hoa Kỳ.
- EMI / EMC: Tiêu chuẩn chống nhiễu và tương thích điện từ, đảm bảo cáp không bị ảnh hưởng bởi nhiễu và không phát sinh nhiễu ngược ra hệ thống.
- QCVN 4:2009/BKHCN (sửa đổi): Quy chuẩn kỹ thuật quốc gia về an toàn dây và cáp điện.

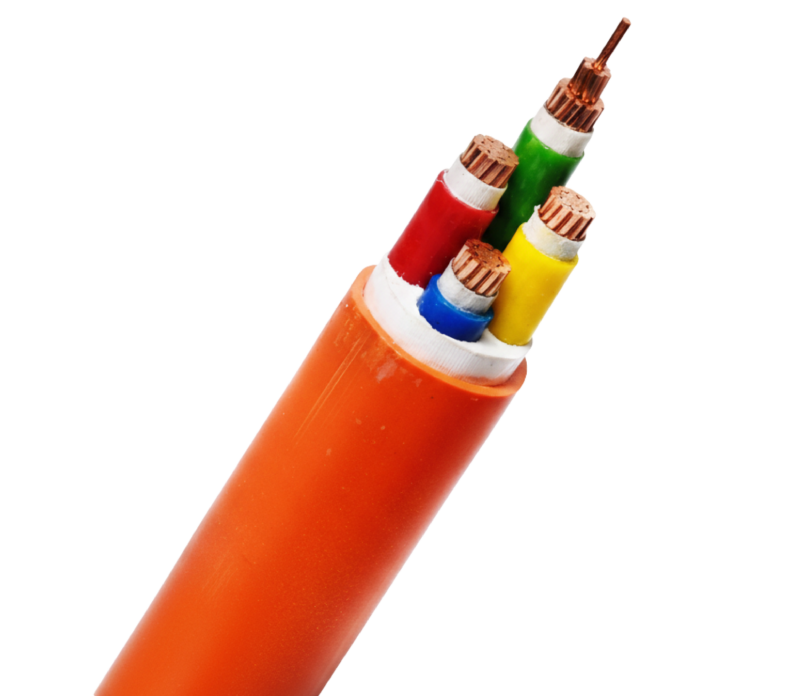

5. Lưu ý khi lựa chọn dây cáp tín hiệu chống cháy chống nhiễu
Để lựa chọn đúng loại dây cáp tín hiệu chống cháy chống nhiễu, cần lưu ý một số điểm quan trọng sau:
- Xác định yêu cầu kỹ thuật của công trình: Thời gian duy trì mạch khi cháy, mức nhiệt độ, môi trường lắp đặt và yêu cầu PCCC.
- Lựa chọn tiêu chuẩn phù hợp: IEC, BS hay UL tùy theo yêu cầu thiết kế và hồ sơ nghiệm thu.
- Chọn loại màn chắn chống nhiễu phù hợp: Băng đồng, lưới đồng hay xoắn ốc tùy mức độ nhiễu và điều kiện uốn cong của cáp.
- Quan tâm đến vật liệu vỏ bọc: Ưu tiên LSHF/LSZH cho công trình kín hoặc đông người.
- Đảm bảo nối đất đúng kỹ thuật: Hiệu quả chống nhiễu phụ thuộc lớn vào hệ thống nối đất.
- Tương thích với đầu nối và thiết bị: Tránh suy giảm khả năng chống nhiễu tại vị trí đấu nối.
- Chọn nhà sản xuất uy tín, có chứng chỉ kiểm định: Đảm bảo chất lượng đồng bộ và độ tin cậy lâu dài.
6. Sản phẩm dây cáp tín hiệu chống cháy chống nhiễu chất lượng từ GL Cables
GL Cables là đơn vị sản xuất và cung cấp dây cáp điện tại Việt Nam, trong đó dây cáp tín hiệu chống cháy chống nhiễu là một trong những dòng sản phẩm chủ lực, được phát triển nhằm đáp ứng các yêu cầu khắt khe về an toàn và kỹ thuật của công trình hiện đại.
Các sản phẩm cáp tín hiệu chống cháy chống nhiễu của GL Cables được thiết kế với lõi dẫn đồng ủ mềm không oxy, kết cấu bện xoắn giúp truyền tín hiệu ổn định và tăng độ bền cơ học. Lớp mica chống cháy được quấn theo đúng tỷ lệ kỹ thuật, đảm bảo duy trì mạch điện trong điều kiện nhiệt độ cao theo các tiêu chuẩn IEC và BS. Bên cạnh đó, màn chắn chống nhiễu bằng băng đồng hoặc lưới đồng mạ thiếc giúp hạn chế hiệu quả ảnh hưởng của EMI và nhiễu công nghiệp.
Vỏ cáp sử dụng vật liệu FR-PVC hoặc LSHF/LSZH, đáp ứng yêu cầu chậm cháy, ít khói và không phát thải khí độc, phù hợp cho hệ thống báo cháy, điều khiển và các công trình yêu cầu cao về PCCC. Sản phẩm của GL Cables được kiểm định theo các tiêu chuẩn quốc tế như IEC 60331, IEC 60332, cùng các chứng nhận chất lượng trong nước và quốc tế.
Với định hướng chất lượng ổn định, cấu trúc đồng bộ và khả năng đáp ứng đa dạng yêu cầu kỹ thuật, dây cáp tín hiệu chống cháy chống nhiễu của GL Cables đang được ứng dụng rộng rãi trong nhà máy công nghiệp, tòa nhà cao tầng, trung tâm dữ liệu và các hệ thống hạ tầng quan trọng tại Việt Nam. Đây là giải pháp phù hợp cho các chủ đầu tư và đơn vị thi công đang tìm kiếm sự an toàn, tin cậy và hiệu quả lâu dài cho hệ thống điện. điều khiển.
Thông tin liên hệ:
- Địa chỉ: Đường số 4, KCN Châu Đức, Xã Nghĩa Thành, Huyện Châu Đức, Tỉnh Bà Rịa Vũng Tàu
- Hotline: (0254) 3883299 – 3883300
- Email: contact@glcables.vn
- Website: glcablesco.com
Lời kết
Trong bài viết dưới đây, GL Cables đã giải thích dây cáp tín hiệu chống cháy chống nhiễu là gì, cấu tạo và tiêu chuẩn kỹ thuật. Việc hiểu đúng bản chất, cấu tạo và các tiêu chuẩn kỹ thuật của dây cáp tín hiệu chống cháy chống nhiễu không chỉ giúp đảm bảo hiệu quả truyền dẫn, mà còn đóng vai trò then chốt trong việc đáp ứng yêu cầu an toàn PCCC và tính bền vững của công trình. Từ lớp lõi dẫn, lớp mica chống cháy, màn chắn chống nhiễu cho đến vật liệu vỏ bọc ít khói, không halogen, mỗi yếu tố đều ảnh hưởng trực tiếp đến khả năng vận hành ổn định của hệ thống trong những tình huống khắc nghiệt. Trong bối cảnh đó, lựa chọn nhà sản xuất uy tín, tuân thủ đầy đủ các tiêu chuẩn quốc tế như IEC, BS hay UL là yếu tố mang tính quyết định. Với định hướng chất lượng và sự đồng bộ về kỹ thuật, GL Cables đang cung cấp các giải pháp cáp tín hiệu chống cháy chống nhiễu đáp ứng tốt yêu cầu kỹ thuật, an toàn và độ tin cậy lâu dài cho nhiều công trình tại Việt Nam.
Những câu hỏi liên quan: Dây cáp tín hiệu chống cháy chống nhiễu là gì? Cấu tạo và tiêu chuẩn kỹ thuật
1. Dây cáp tín hiệu chống cháy chống nhiễu có bắt buộc phải dùng cho mọi công trình không?
Không phải mọi công trình đều bắt buộc sử dụng dây cáp tín hiệu chống cháy chống nhiễu. Loại cáp này thường được yêu cầu trong các công trình có quy chuẩn PCCC nghiêm ngặt hoặc hệ thống cần duy trì tín hiệu khi xảy ra sự cố, như tòa nhà cao tầng, nhà máy, bệnh viện, trung tâm dữ liệu và hạ tầng kỹ thuật quan trọng.
2. Dây cáp tín hiệu chống cháy chống nhiễu có khác gì cáp điều khiển thông thường?
So với cáp điều khiển thông thường, dây cáp tín hiệu chống cháy chống nhiễu có thêm lớp mica chống cháy và màn chắn chống nhiễu. Nhờ đó, cáp vừa duy trì truyền tín hiệu trong điều kiện nhiệt độ cao, vừa hạn chế nhiễu điện từ, giúp hệ thống hoạt động ổn định hơn trong môi trường kỹ thuật khắt khe.
3. Hiệu quả chống nhiễu của cáp phụ thuộc vào những yếu tố nào?
Hiệu quả chống nhiễu phụ thuộc vào loại màn chắn sử dụng, cấu trúc cáp và đặc biệt là cách nối đất. Màn chắn bằng băng đồng hoặc lưới đồng mạ thiếc chỉ phát huy tác dụng tối đa khi được nối đất đúng kỹ thuật, liên tục và phù hợp với thiết kế hệ thống điện tổng thể của công trình.
4. Dây cáp tín hiệu chống cháy chống nhiễu có tuổi thọ bao lâu?
Tuổi thọ của dây cáp tín hiệu chống cháy chống nhiễu phụ thuộc vào chất lượng vật liệu, điều kiện môi trường và cách lắp đặt. Trong điều kiện tiêu chuẩn, cáp có thể hoạt động ổn định từ 20-30 năm. Việc chọn đúng tiêu chuẩn và nhà sản xuất uy tín giúp đảm bảo độ bền lâu dài cho hệ thống.
5. Có thể dùng dây cáp tín hiệu chống cháy chống nhiễu cho hệ thống ngoài trời không?
Dây cáp tín hiệu chống cháy chống nhiễu có thể sử dụng ngoài trời nếu được thiết kế với vỏ bọc phù hợp, có khả năng chống tia UV, độ ẩm và tác động môi trường. Khi lắp đặt ngoài trời, cần kiểm tra rõ thông số kỹ thuật của vỏ cáp và tuân thủ hướng dẫn thi công để đảm bảo độ bền và an toàn.
