Trong các hệ thống báo cháy, âm thanh thông báo và điều khiển kỹ thuật, chất lượng cáp tín hiệu quyết định trực tiếp đến khả năng duy trì hoạt động khi xảy ra sự cố. Nếu chọn sai chủng loại hoặc không kiểm tra kỹ cấu tạo, hệ thống có thể mất tín hiệu đúng thời điểm quan trọng nhất. Vì vậy, xây dựng và áp dụng checklist mua cáp tín hiệu chống cháy chống nhiễu là bước cần thiết để kiểm soát từ tiêu chuẩn chống cháy, lớp shielding chống nhiễu đến tiết diện lõi và hồ sơ kiểm định. Một quy trình kiểm tra rõ ràng không chỉ giúp đảm bảo yêu cầu PCCC mà còn hạn chế rủi ro phát sinh chi phí thay thế sau khi công trình đã hoàn thiện.

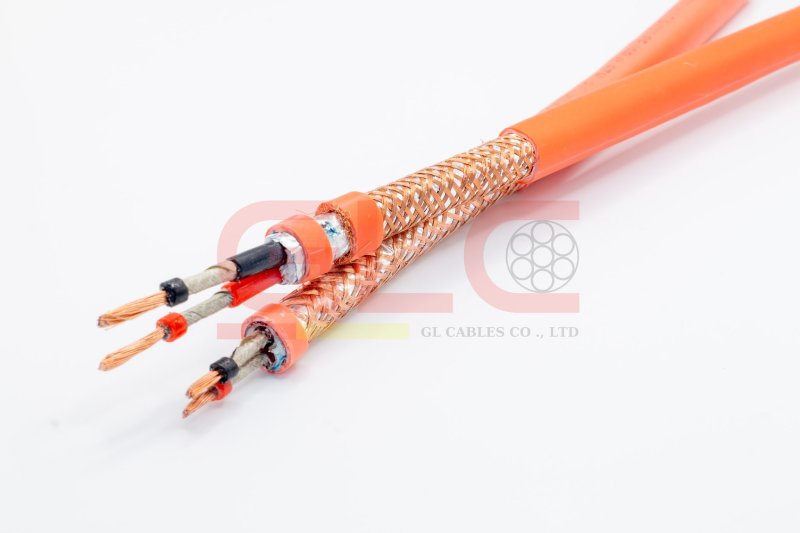

1. Tổng quan về cáp tín hiệu chống cháy chống nhiễu
Cáp tín hiệu chống cháy chống nhiễu (FR-SHIELDED) là loại cáp chuyên dùng trong các hệ thống báo cháy, âm thanh thông báo, điều khiển trung tâm, camera và truyền tín hiệu kỹ thuật. Điểm khác biệt của dòng cáp này nằm ở khả năng duy trì mạch điện khi xảy ra cháy và hạn chế nhiễu điện từ trong quá trình truyền tín hiệu.
Về cấu tạo, cáp thường sử dụng ruột đồng nguyên chất hoặc đồng xoắn cấp 5 để đảm bảo độ dẫn điện ổn định. Lõi dẫn được quấn băng mica chịu nhiệt nhằm duy trì tính toàn vẹn mạch điện khi tiếp xúc với nhiệt độ cao. Bên ngoài là lớp cách điện XLPE hoặc vật liệu tương đương, giúp tăng khả năng chịu nhiệt và độ bền điện môi.
Phần chống nhiễu gồm lớp Mylar nhôm hoặc lưới đồng đan, kết hợp dây thoát nhiễu (drain wire) để nối đất. Cấu trúc này giúp giảm nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), đảm bảo tín hiệu không bị suy hao hoặc sai lệch. Lớp vỏ ngoài LSZH (Low Smoke Zero Halogen) giúp hạn chế khói độc và khí ăn mòn khi xảy ra cháy.
Các tiêu chuẩn phổ biến gồm IEC 60331 và BS 6387, trong đó có thể chịu nhiệt 750°C-950°C trong thời gian 90-180 phút tùy cấp độ. Đây là loại cáp bắt buộc trong nhiều công trình như tòa nhà, bệnh viện, trung tâm thương mại và nhà máy công nghiệp yêu cầu tiêu chuẩn PCCC nghiêm ngặt.
2. Vì sao cần checklist kỹ thuật khi chọn cáp tín hiệu chống cháy chống nhiễu?
Việc lựa chọn cáp tín hiệu chống cháy chống nhiễu không chỉ dựa vào giá hoặc thông số in trên vỏ. Đây là loại cáp liên quan trực tiếp đến hệ thống an toàn của công trình, vì vậy cần một checklist kỹ thuật rõ ràng để kiểm soát chất lượng trước khi mua và lắp đặt.

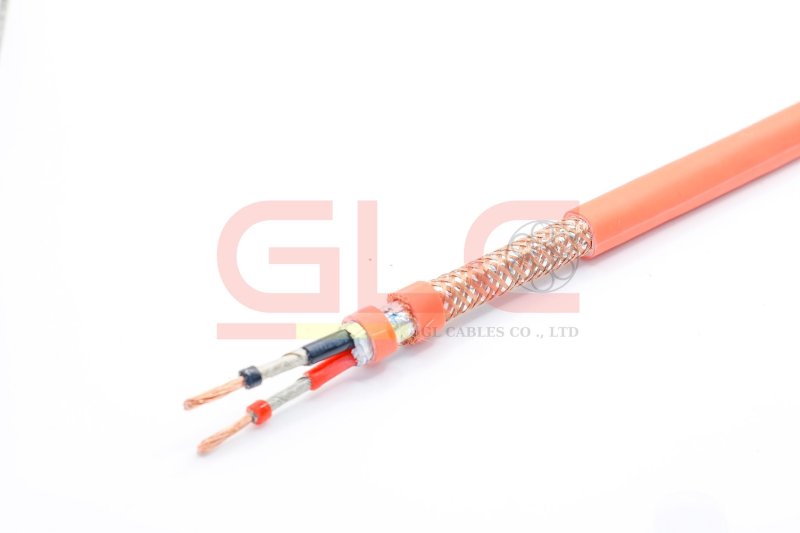

Đảm bảo đạt tiêu chuẩn chống cháy theo thiết kế và quy định PCCC
Không phải mọi loại cáp ghi “chống cháy” đều đạt cùng một cấp độ chịu lửa. Một số công trình yêu cầu đạt IEC 60331, số khác yêu cầu BS 6387 loại CWZ để đảm bảo vừa chịu lửa, vừa chịu nước và va đập. Nếu không có checklist kiểm tra cụ thể, nhà thầu có thể mua nhầm loại chỉ đạt mức chậm cháy thay vì duy trì mạch điện khi cháy. Hậu quả là không đạt nghiệm thu PCCC, buộc phải thay thế toàn bộ tuyến cáp, phát sinh chi phí lớn và chậm tiến độ dự án.
Kiểm soát chất lượng lõi dẫn và tiết diện thực tế
Một sai sót phổ biến là không kiểm tra tiết diện thực tế của lõi đồng. Trên nhãn có thể ghi 1.5mm² hoặc 2.5mm² nhưng nếu không đo bằng thước kẹp, rất khó xác định đúng diện tích dẫn điện. Lõi đồng không đạt 99.9% độ tinh khiết hoặc tiết diện nhỏ hơn công bố sẽ làm tăng điện trở, gây sụt áp và suy hao tín hiệu. Với hệ thống báo cháy hoặc điều khiển trung tâm, điều này có thể ảnh hưởng đến khả năng truyền tín hiệu trong tình huống khẩn cấp.

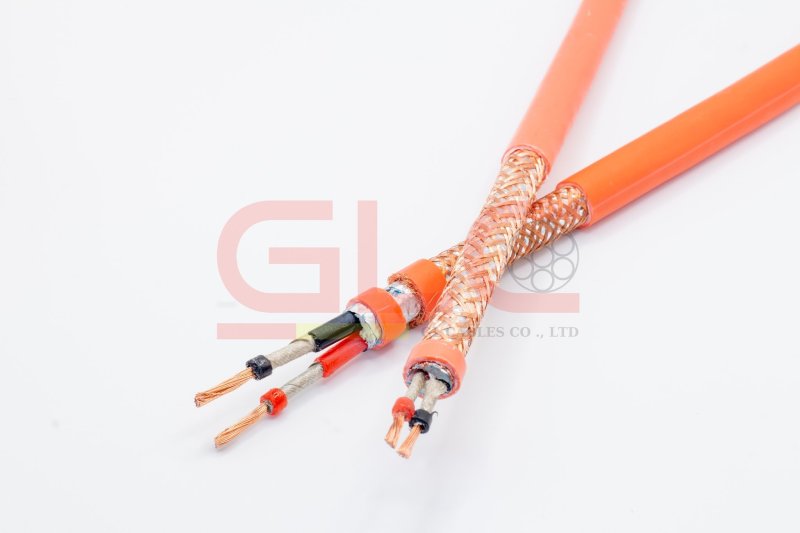

Đảm bảo hiệu quả chống nhiễu trong môi trường thực tế
Trong môi trường có nhiều thiết bị điện công suất lớn, nhiễu điện từ và nhiễu tần số vô tuyến là vấn đề thường gặp. Nếu lớp shielding chỉ mang tính hình thức, không bao phủ 100% hoặc không có dây thoát nhiễu để nối đất, tín hiệu sẽ dễ bị nhiễu, chập chờn hoặc sai lệch. Checklist kỹ thuật giúp xác nhận rõ có lớp Mylar nhôm, lưới đồng đan và drain wire đúng tiêu chuẩn. Đây là yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định lâu dài.
Giảm rủi ro pháp lý và chi phí phát sinh sau lắp đặt
Cáp tín hiệu chống cháy thường nằm âm trần hoặc trong ống kỹ thuật, rất khó thay thế sau khi hoàn thiện công trình. Nếu không kiểm tra CO/CQ, chứng nhận kiểm định và đo điện trở trước khi thi công, rủi ro phát sinh sẽ rất cao. Việc thay cáp sau khi hoàn thiện nội thất không chỉ tốn vật tư mà còn ảnh hưởng toàn bộ tiến độ. Checklist giúp chuẩn hóa quy trình kiểm tra từ đầu, giảm tranh chấp giữa chủ đầu tư và nhà thầu, đồng thời đảm bảo hồ sơ nghiệm thu đầy đủ theo quy định.
3. Checklist mua cáp tín hiệu chống cháy chống nhiễu
Trước khi ký hợp đồng hoặc nhập kho số lượng lớn, cần thực hiện đầy đủ checklist kỹ thuật để đảm bảo cáp đạt đúng yêu cầu thiết kế, tiêu chuẩn PCCC và chất lượng truyền tín hiệu.
Kiểm tra tiêu chuẩn chống cháy và chứng nhận bắt buộc
Trước tiên cần xác nhận cáp đạt IEC 60331 hoặc BS 6387 tùy yêu cầu thiết kế. Với BS 6387, nên kiểm tra rõ cấp CWZ để đảm bảo khả năng chịu lửa, chịu nước và va đập. Ngoài ra cần đối chiếu điều kiện thử nghiệm như nhiệt độ 950 ± 40°C, thời gian 90-180 phút và điện áp thử 750V. Song song đó phải yêu cầu đầy đủ CO/CQ, hồ sơ kiểm định và xác nhận thử nghiệm từ đơn vị uy tín như Quatest 3. Không nên chỉ dựa vào quảng cáo hoặc thông tin in trên catalogue.
Kiểm tra cấu tạo lõi dẫn và lớp cách điện chống cháy
Lõi dẫn nên là đồng nguyên chất 99.9% hoặc đồng xoắn cấp 5 để đảm bảo độ dẫn điện ổn định. Có thể quan sát bề mặt đồng sáng bóng, không xỉn màu. Dùng thước kẹp để đo đường kính thực tế, tính toán lại tiết diện nhằm xác nhận đúng thông số 1.5mm² hoặc 2.5mm² theo thiết kế. Lớp băng mica phải quấn đều quanh lõi, không rách, không hở. Lớp cách điện XLPE cần đồng đều, không bọt khí. Đây là phần quyết định khả năng duy trì mạch điện khi xảy ra cháy.
Kiểm tra lớp chống nhiễu và dây thoát nhiễu
Lớp chống nhiễu cần đảm bảo bao phủ gần như 100% lõi cáp. Có thể là Mylar nhôm kết hợp lưới đồng đan tùy yêu cầu kỹ thuật. Nếu chỉ có một lớp mỏng không đạt độ phủ, hiệu quả chống nhiễu sẽ giảm đáng kể. Phải kiểm tra có dây thoát nhiễu (drain wire) bằng đồng mạ thiếc để nối đất. Khi triển khai thực tế, dây này giúp xả nhiễu và ổn định tín hiệu. Đây là yếu tố quan trọng với hệ thống báo cháy, âm thanh thông báo và điều khiển tự động.
Kiểm tra thông số cấu trúc và điện áp định mức
Đối chiếu số lõi hoặc số cặp theo sơ đồ đấu nối như 1Px1.5, 2×1.5 hoặc 1Px2.5. Sai số về cấu hình lõi có thể khiến việc đấu nối phức tạp hoặc không đúng thiết kế. Điện áp định mức thường là 300/500V hoặc 0.6/1kV, cần đảm bảo phù hợp môi trường sử dụng. Vỏ ngoài nên là LSZH, có màu đỏ đặc trưng cho hệ thống báo cháy và in đầy đủ thông tin gồm thương hiệu, tiết diện, tiêu chuẩn áp dụng.

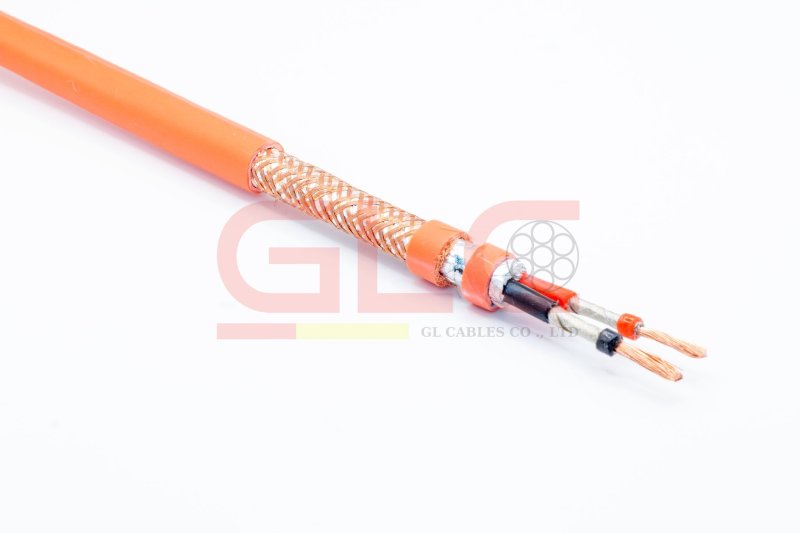

Kiểm tra vật lý tại hiện trường trước khi thi công
Quan sát vỏ ngoài phải dẻo, dai, không nứt nẻ và không có dấu hiệu lão hóa. Khi bẻ gập nhiều lần, lõi đồng không bị gãy hoặc nứt. Thông tin in trên vỏ phải rõ ràng, không nhòe. Nếu phát hiện sai lệch giữa thực tế và hồ sơ kỹ thuật, cần dừng lắp đặt để kiểm tra lại. Đây là bước quan trọng nhằm tránh rủi ro sau khi đã đi dây âm tường hoặc trên cao.
Đo điện trở cách điện và điện trở lõi trước nghiệm thu
Sử dụng thiết bị chuyên dụng để đo điện trở cách điện, yêu cầu đạt tối thiểu ≥ 100MΩ. Đồng thời đo điện trở lõi đồng theo TCVN 5935, ví dụ với 1.5mm² phải ≤ 12.10Ω/km. Nếu vượt quá giới hạn, cần xem xét lại chất lượng lõi dẫn. Việc đo kiểm này giúp xác nhận cáp đạt tiêu chuẩn kỹ thuật trước khi đưa vào vận hành chính thức.
Trong quá trình áp dụng checklist mua cáp tín hiệu chống cháy chống nhiễu, nhiều đơn vị cũng đặt câu hỏi liệu có thực sự cần lớp shielding hay không, đặc biệt ở các hệ thống quy mô nhỏ. Thực tế, sự khác biệt giữa cáp có chống nhiễu và không chống nhiễu ảnh hưởng trực tiếp đến độ ổn định tín hiệu và độ tin cậy khi vận hành lâu dài. Để hiểu rõ hơn về cấu tạo, phạm vi ứng dụng và rủi ro khi chọn sai loại, bạn có thể tham khảo thêm bài viết “So sánh cáp tín hiệu chống nhiễu và không chống nhiễu khác nhau như thế nào?” nhằm có cơ sở kỹ thuật rõ ràng trước khi quyết định lựa chọn cho công trình.
4. Những sai lầm phổ biến khi mua cáp tín hiệu chống cháy chống nhiễu
Cáp tín hiệu chống cháy chống nhiễu là vật tư liên quan trực tiếp đến an toàn PCCC và độ ổn định hệ thống. Tuy nhiên trong thực tế, nhiều đơn vị vẫn lựa chọn theo thói quen hoặc chỉ dựa vào giá. Dưới đây là 5 sai lầm phổ biến cần tránh khi mua cáp FR-SHIELDED.
- Chỉ quan tâm giá, bỏ qua tiêu chuẩn chống cháy: Nhiều người chọn loại rẻ hơn nhưng không kiểm tra rõ đạt IEC 60331 hay BS 6387. Một số loại chỉ là cáp chậm cháy, không duy trì mạch điện khi xảy ra hỏa hoạn. Điều này có thể khiến hệ thống báo cháy hoặc điều khiển ngừng hoạt động trong tình huống khẩn cấp và không đạt nghiệm thu PCCC.
- Không kiểm tra tiết diện thực tế của lõi đồng: Trên vỏ có thể ghi 1.5mm² hoặc 2.5mm² nhưng nếu không đo bằng thước kẹp, rất khó xác định đúng tiết diện. Lõi nhỏ hơn tiêu chuẩn sẽ làm tăng điện trở, gây sụt áp và suy hao tín hiệu. Về lâu dài có thể ảnh hưởng đến độ ổn định của toàn bộ hệ thống.
- Bỏ qua cấu tạo lớp chống nhiễu (shielding): Một số loại cáp chỉ có lớp nhôm mỏng, không bao phủ 100% hoặc không có dây thoát nhiễu (drain wire). Khi lắp đặt trong môi trường nhiều thiết bị điện công suất lớn, tín hiệu dễ bị nhiễu, chập chờn. Điều này đặc biệt nguy hiểm với hệ thống báo cháy và âm thanh thông báo khẩn cấp.
- Không yêu cầu CO/CQ và hồ sơ kiểm định: Thiếu CO/CQ hoặc kiểm định từ đơn vị uy tín như Quatest 3 sẽ gây khó khăn khi nghiệm thu. Nếu xảy ra sự cố, rất khó truy xuất nguồn gốc và xác định trách nhiệm. Đây là rủi ro pháp lý mà nhiều chủ đầu tư thường bỏ sót.
- Không đo điện trở trước khi thi công và nghiệm thu: Bỏ qua bước đo điện trở cách điện (≥ 100MΩ) và điện trở lõi theo TCVN 5935 là sai lầm lớn. Nếu cáp không đạt chuẩn mà đã đi âm tường hoặc âm trần, chi phí thay thế sẽ rất cao và ảnh hưởng tiến độ dự án.
5. GL Cables – Đơn vị cung cấp cáp tín hiệu chống cháy chống nhiễu chất lượng
Khi lựa chọn cáp tín hiệu chống cháy chống nhiễu cho công trình, yếu tố quan trọng không chỉ là thông số kỹ thuật mà còn là năng lực sản xuất và tính minh bạch của nhà cung cấp. GL Cables là đơn vị tập trung phát triển dòng cáp FR-SHIELDED đáp ứng yêu cầu thực tế của các công trình hiện đại.

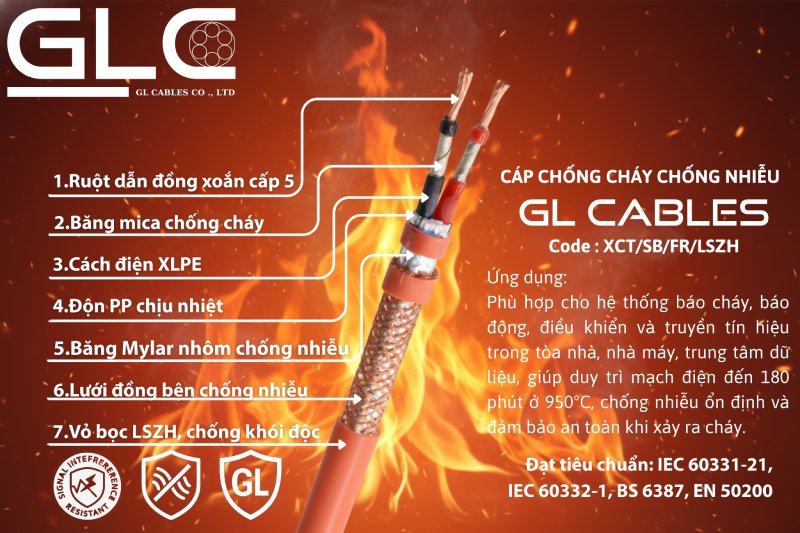

Sản phẩm nổi bật gồm mã XCT/SB/FR/LSZH 1.5mm² và 2.5mm², được thiết kế chuyên dùng cho hệ thống báo cháy, điều khiển và truyền tín hiệu trong môi trường yêu cầu cao về an toàn. Ruột dẫn sử dụng đồng xoắn cấp 5 với kết cấu 2×30/0.25 hoặc 2×50/0.25, đảm bảo độ dẫn điện ổn định. Lõi được quấn băng mica chịu nhiệt, kết hợp cách điện XLPE giúp duy trì mạch điện khi xảy ra cháy.
Phần chống nhiễu gồm lưới đồng đan và lớp Mylar nhôm, hỗ trợ giảm nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Cấu trúc này giúp tín hiệu ổn định trong môi trường có nhiều thiết bị điện. Bên ngoài là lớp vỏ LSZH, hạn chế khói độc và khí ăn mòn khi cháy, phù hợp với công trình đông người như bệnh viện, trung tâm thương mại và tòa nhà cao tầng.
Về thử nghiệm, sản phẩm đạt tiêu chuẩn BS 6387:2013 và IEC 60331, chịu nhiệt độ 950 ± 40°C trong 180 phút, điện áp thử 750V. Kết quả kiểm tra cho thấy điện áp duy trì ổn định và ruột dẫn không đứt trong suốt quá trình thử nghiệm. Đây là yếu tố quan trọng để đáp ứng yêu cầu nghiệm thu PCCC.
Với định hướng tập trung vào tiêu chuẩn kỹ thuật và kiểm soát chất lượng, GL Cables cung cấp giải pháp cáp tín hiệu chống cháy chống nhiễu phù hợp cho các công trình yêu cầu an toàn và vận hành ổn định lâu dài.
Thông tin liên hệ:
- Địa chỉ: Đường số 4, KCN Châu Đức, Xã Nghĩa Thành, Huyện Châu Đức, Tỉnh Bà Rịa Vũng Tàu
- Hotline: (0254) 3883299 – 3883300
- Email: contact@glcables.vn
- Website: glcablesco.com
Lời kết
Thực tế cho thấy phần lớn sự cố liên quan đến cáp đều xuất phát từ việc không kiểm tra đầy đủ trước khi lắp đặt. Tuân thủ đúng checklist mua cáp tín hiệu chống cháy chống nhiễu sẽ giúp xác nhận tiêu chuẩn IEC 60331, BS 6387, cấu tạo mica chịu nhiệt, lớp lưới đồng và Mylar nhôm, vỏ LSZH cũng như điện trở theo TCVN 5935. Để đảm bảo chất lượng đồng đều và hồ sơ kỹ thuật minh bạch, nên làm việc trực tiếp với nhà sản xuất có năng lực kiểm soát tiêu chuẩn rõ ràng. GL Cables hiện cung cấp dòng cáp XCT/SB/FR/LSZH 1.5mm² và 2.5mm² đạt thử nghiệm 950°C trong 180 phút, phù hợp cho công trình yêu cầu PCCC nghiêm ngặt. Lựa chọn đúng ngay từ đầu giúp hệ thống vận hành ổn định và an toàn lâu dài.
Những câu hỏi liên quan: Checklist mua cáp tín hiệu chống cháy chống nhiễu
1. Khi áp dụng checklist mua cáp tín hiệu chống cháy chống nhiễu, có cần kiểm tra khả năng tương thích hệ thống không?
Có. Ngoài tiêu chuẩn chống cháy và chống nhiễu, cần xác định cáp tương thích với hệ thống báo cháy, BMS hoặc điều khiển tự động hiện hữu. Điện áp danh định, tiết diện lõi, điện trở truyền dẫn và khả năng suy hao tín hiệu phải phù hợp thiết bị đầu cuối để đảm bảo hệ thống vận hành ổn định, tránh lỗi truyền tín hiệu.
2. Checklist mua cáp tín hiệu chống cháy chống nhiễu có yêu cầu kiểm tra chứng từ xuất xưởng không?
Bắt buộc phải kiểm tra CO, CQ và kết quả thử nghiệm từ đơn vị kiểm định như Quatest 3. Hồ sơ cần thể hiện rõ tiêu chuẩn áp dụng (IEC 60331, BS 6387…), cấp chịu lửa, cấu tạo shielding và vật liệu LSZH. Thiếu chứng từ đồng nghĩa rủi ro không đạt yêu cầu nghiệm thu PCCC.
3. Vì sao trong checklist mua cáp tín hiệu chống cháy chống nhiễu cần đánh giá môi trường lắp đặt?
Môi trường lắp đặt ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất cáp. Công trình tầng hầm, nhà máy hoặc trung tâm thương mại có mật độ nhiễu điện từ cao đòi hỏi lớp lưới đồng đan phủ kín 100%. Đồng thời cần chọn vỏ LSZH hạn chế khói độc khi xảy ra sự cố cháy.
4. Checklist mua cáp tín hiệu chống cháy chống nhiễu có áp dụng khác nhau cho từng loại công trình không?
Có sự khác biệt. Bệnh viện, sân bay và trung tâm dữ liệu yêu cầu cấp chịu lửa cao (FE180) để đảm bảo duy trì tín hiệu lâu hơn khi cháy. Trong khi đó, công trình dân dụng có thể lựa chọn cấp phù hợp theo thiết kế hệ thống, nhưng vẫn phải đảm bảo tiêu chuẩn chống cháy và chống nhiễu cơ bản.
5. Làm thế nào để kiểm tra nhanh chất lượng theo checklist mua cáp tín hiệu chống cháy chống nhiễu tại công trường?
Có thể kiểm tra trực quan lớp vỏ LSZH, đo điện trở cách điện (≥100MΩ), kiểm tra tiết diện lõi đồng thực tế và độ phủ lưới chống nhiễu. Ngoài ra, đối chiếu mã in trên vỏ cáp với hồ sơ kỹ thuật giúp xác minh đúng chủng loại trước khi đưa vào thi công chính thức.
