Trong xu hướng phát triển đô thị thông minh, các tòa nhà hiện đại ngày càng phụ thuộc vào hệ thống quản lý tập trung và tự động hóa để vận hành hiệu quả, tiết kiệm năng lượng và đảm bảo an toàn. Từ điều hòa không khí, chiếu sáng, kiểm soát ra vào đến hệ thống cảnh báo sự cố, mọi thiết bị đều cần một nền tảng truyền dẫn ổn định và đáng tin cậy. Khi yêu cầu về độ an toàn phòng cháy chữa cháy ngày càng khắt khe, việc lựa chọn cáp tín hiệu chống cháy cho hệ thống BMS và tự động hóa tòa nhà trở thành yếu tố không thể xem nhẹ. Đây không chỉ là hạng mục kỹ thuật, mà còn là nền tảng đảm bảo tính liên tục, chính xác và an toàn cho toàn bộ hệ thống vận hành trong môi trường nhiều rủi ro.
1. Cáp tín hiệu chống cháy cho hệ thống BMS và tự động hóa tòa nhà là gì?
Cáp tín hiệu chống cháy cho hệ thống BMS và tự động hóa tòa nhà là loại cáp chuyên dùng để truyền dữ liệu và tín hiệu điều khiển giữa các cảm biến, bộ điều khiển và thiết bị chấp hành trong tòa nhà, đồng thời vẫn duy trì hoạt động khi xảy ra hỏa hoạn trong một khoảng thời gian nhất định.
Khác với cáp tín hiệu thông thường, loại cáp này được thiết kế thêm các lớp vật liệu chịu nhiệt như băng mica, XLPE hoặc silicone, giúp bảo đảm tính toàn vẹn mạch (Circuit Integrity – CI) trong điều kiện nhiệt độ cao. Bên cạnh khả năng chống cháy, cáp còn phải có lớp chống nhiễu (shield) để đảm bảo tín hiệu truyền đi không bị sai lệch trong môi trường nhiều tủ điện và thiết bị công suất lớn.
Trong hệ thống BMS, nơi điều khiển HVAC, chiếu sáng, an ninh và quản lý năng lượng, cáp tín hiệu chống cháy đóng vai trò duy trì kết nối giữa trung tâm điều khiển và thiết bị hiện trường. Đây là yếu tố quan trọng giúp hệ thống tiếp tục hoạt động ổn định và hỗ trợ xử lý tình huống khẩn cấp khi có sự cố.
2. Vai trò của cáp tín hiệu trong hệ thống BMS và tự động hóa tòa nhà
Hệ thống BMS và tự động hóa tòa nhà hoạt động dựa trên sự kết nối liên tục giữa cảm biến, bộ điều khiển và thiết bị chấp hành. Trong cấu trúc đó, cáp tín hiệu không chỉ đơn thuần là dây dẫn mà là nền tảng truyền thông đảm bảo mọi dữ liệu được trao đổi chính xác và kịp thời. Nếu lựa chọn sai loại cáp hoặc thi công không đúng kỹ thuật, toàn bộ hệ thống có thể mất ổn định.
Cầu nối truyền dữ liệu giữa cảm biến và trung tâm điều khiển
Trong hệ thống BMS, các cảm biến nhiệt độ, độ ẩm, áp suất, lưu lượng liên tục gửi dữ liệu về bộ điều khiển trung tâm. Cáp tín hiệu đảm nhiệm việc truyền tải các tín hiệu này dưới dạng analog hoặc digital. Độ chính xác của dữ liệu phụ thuộc trực tiếp vào chất lượng lõi dẫn, cấu trúc xoắn đôi và khả năng chống nhiễu của cáp. Nếu tín hiệu bị suy hao hoặc sai lệch, hệ thống điều hòa, thông gió hoặc quản lý năng lượng sẽ vận hành không đúng thông số thiết kế, gây lãng phí điện năng và giảm hiệu suất công trình.
Đảm bảo ổn định truyền thông trong môi trường nhiều nhiễu
Tòa nhà hiện đại tập trung nhiều tủ điện, cáp động lực và thiết bị công suất lớn, tạo ra nhiễu điện từ (EMI). Nếu không sử dụng cáp tín hiệu chống nhiễu đúng chuẩn, dữ liệu truyền qua giao thức như RS485, Modbus hoặc BACnet có thể bị lỗi. Lớp shield bằng lá nhôm, lưới đồng hoặc kết hợp giúp giảm thiểu ảnh hưởng từ môi trường xung quanh. Nhờ đó, hệ thống tự động hóa duy trì kết nối ổn định, tránh tình trạng mất tín hiệu hoặc báo lỗi giả.
Hỗ trợ vận hành liên tục trong tình huống khẩn cấp
Trong một số khu vực quan trọng như phòng điều khiển, trục kỹ thuật hoặc lối thoát hiểm, cáp tín hiệu cần có khả năng chống cháy để duy trì mạch khi xảy ra sự cố. Khi hệ thống vẫn truyền được tín hiệu, trung tâm BMS có thể tiếp tục giám sát, điều khiển quạt hút khói, bơm chữa cháy hoặc điều hướng thoát hiểm. Nếu cáp mất khả năng hoạt động quá sớm, hệ thống điều khiển sẽ bị gián đoạn, ảnh hưởng trực tiếp đến an toàn con người.
Giảm chi phí bảo trì và nâng cao tuổi thọ hệ thống
Cáp tín hiệu chất lượng thấp dễ bị hư hỏng, oxy hóa hoặc suy giảm lớp cách điện theo thời gian. Điều này dẫn đến lỗi truyền thông, gián đoạn vận hành và phát sinh chi phí sửa chữa. Ngược lại, cáp đạt chuẩn kỹ thuật, có cấu trúc ổn định và vật liệu bền nhiệt sẽ giúp hệ thống BMS vận hành ổn định trong thời gian dài. Việc đầu tư đúng loại cáp ngay từ đầu giúp giảm rủi ro kỹ thuật và tối ưu chi phí vòng đời công trình.
3. Cáp tín hiệu chống cháy cho hệ thống BMS và tự động hóa tòa nhà cần đáp ứng những yêu cầu gì?
Để đảm bảo an toàn và độ ổn định cho hệ thống BMS, cáp tín hiệu chống cháy không chỉ cần truyền dữ liệu chính xác mà còn phải đáp ứng nhiều tiêu chí kỹ thuật nghiêm ngặt. Những yêu cầu này liên quan trực tiếp đến khả năng duy trì mạch, chống nhiễu, an toàn khói và độ bền lâu dài trong môi trường vận hành phức tạp.
Khả năng duy trì mạch 90-120 phút khi cháy
Yêu cầu quan trọng nhất của cáp tín hiệu chống cháy là duy trì tính toàn vẹn mạch (CI) trong khoảng 90-120 phút khi tiếp xúc với lửa. Điều này giúp hệ thống BMS tiếp tục truyền tín hiệu điều khiển quạt hút khói, bơm chữa cháy hoặc hệ thống cảnh báo. Để đạt được điều này, cáp thường sử dụng băng mica quấn quanh lõi dẫn và vật liệu cách điện chịu nhiệt như XLPE hoặc silicone. Khả năng duy trì mạch trong thời gian quy định là yếu tố quyết định khi nghiệm thu các công trình yêu cầu an toàn cao.
Chống nhiễu điện từ trong môi trường nhiều tủ điện
Hệ thống tự động hóa thường được lắp đặt gần tủ điện, biến tần và cáp động lực. Nếu không có lớp shield phù hợp, tín hiệu có thể bị sai lệch. Cáp chống nhiễu cần có lớp lá nhôm, lưới đồng hoặc kết hợp cả hai để bảo vệ tín hiệu khỏi EMI. Ngoài ra, cấu trúc xoắn đôi giúp giảm nhiễu nội tại và nhiễu xuyên âm. Khả năng chống nhiễu tốt đảm bảo dữ liệu truyền đi chính xác và hạn chế lỗi giao tiếp giữa các thiết bị.
Vỏ LSZH giảm khói độc, an toàn cho khu vực đông người
Trong môi trường như trung tâm thương mại, bệnh viện hoặc cao ốc văn phòng, yếu tố khói độc khi cháy là rủi ro lớn. Cáp có vỏ LSZH (Low Smoke Zero Halogen) giúp giảm lượng khói đen và không phát sinh khí halogen độc hại. Điều này cải thiện tầm nhìn thoát hiểm và giảm nguy cơ ảnh hưởng đến sức khỏe con người cũng như thiết bị điện tử. LSZH là yêu cầu phổ biến trong các công trình hiện đại và thường được quy định trong hồ sơ thiết kế kỹ thuật.
Tương thích giao thức RS485, Modbus, BACnet
Hệ thống BMS sử dụng nhiều giao thức truyền thông như RS485 (Modbus), BACnet hoặc LONWORKS. Cáp tín hiệu phải có trở kháng phù hợp, cấu trúc xoắn đôi chuẩn và tiết diện lõi đủ lớn để đảm bảo suy hao thấp trên quãng đường dài. Nếu cáp không tương thích, hệ thống có thể gặp lỗi truyền thông, mất dữ liệu hoặc hoạt động không ổn định. Vì vậy, lựa chọn đúng cấu hình cáp theo yêu cầu giao thức là yếu tố bắt buộc.
Độ bền cơ học và ổn định lâu dài
Ngoài khả năng chống cháy và chống nhiễu, cáp cần có độ bền cơ học tốt để chịu được quá trình lắp đặt và vận hành lâu dài. Vỏ bọc phải chống ẩm, chống ăn mòn và không bị nứt gãy theo thời gian. Ruột dẫn đồng nguyên chất giúp đảm bảo độ dẫn điện ổn định và hạn chế oxy hóa. Khi được lắp đặt đúng kỹ thuật và bảo trì định kỳ, cáp tín hiệu chống cháy có thể duy trì hiệu suất trong suốt vòng đời công trình.
4. Các lỗi phổ biến khi lựa chọn và thi công cáp tín hiệu trong tòa nhà
Trong hệ thống BMS và tự động hóa tòa nhà, cáp tín hiệu giữ vai trò truyền dữ liệu giữa cảm biến, bộ điều khiển và thiết bị chấp hành. Tuy nhiên, trên thực tế nhiều công trình vẫn gặp sự cố do lựa chọn sai loại cáp hoặc thi công không đúng kỹ thuật. Những lỗi này không chỉ làm hệ thống hoạt động thiếu ổn định mà còn ảnh hưởng trực tiếp đến an toàn và chi phí vận hành lâu dài.
Đi cáp song song cáp động lực gây nhiễu
Một lỗi phổ biến là đi cáp tín hiệu song song và quá gần cáp động lực hoặc cáp cấp nguồn cho thiết bị công suất lớn. Cáp động lực mang dòng điện cao sẽ tạo ra trường điện từ mạnh, gây nhiễu lên tín hiệu truyền qua cáp BMS. Khi đó, dữ liệu từ cảm biến có thể bị sai lệch, giao thức RS485 hoặc Modbus dễ phát sinh lỗi truyền thông, hệ thống báo trạng thái không chính xác hoặc mất kết nối ngắt quãng. Trong các tòa nhà hiện đại có nhiều tủ điện, biến tần và máy bơm, mức nhiễu điện từ (EMI) càng cao nếu không quy hoạch tuyến cáp hợp lý. Nguyên tắc cơ bản là tách riêng tuyến cáp tín hiệu và cáp động lực, giữ khoảng cách an toàn hoặc sử dụng ống luồn, máng cáp riêng biệt. Nếu bắt buộc giao cắt, nên bố trí vuông góc thay vì chạy song song để giảm ảnh hưởng nhiễu.
Không nối đất lớp shield đúng kỹ thuật
Cáp tín hiệu chống nhiễu thường có lớp shield bằng lá nhôm, lưới đồng hoặc kết hợp cả hai. Tuy nhiên, nếu không nối đất đúng cách, lớp shield gần như mất tác dụng. Một số công trình nối đất cả hai đầu không đúng yêu cầu kỹ thuật, gây ra vòng lặp đất (ground loop) làm tín hiệu không ổn định. Ngược lại, có nơi lại không nối đất đầu nào, khiến nhiễu điện từ vẫn xâm nhập vào lõi dẫn. Việc nối đất phải tuân theo hướng dẫn của nhà sản xuất và yêu cầu của giao thức truyền thông. Với hệ thống RS485 trong BMS, thông thường lớp shield được nối đất một đầu tại tủ điều khiển để hạn chế vòng lặp. Nếu làm sai, hệ thống có thể xuất hiện lỗi ngẫu nhiên, khó xác định nguyên nhân và tốn nhiều thời gian xử lý.
Chọn sai tiết diện lõi cho khoảng cách truyền
Tiết diện lõi cáp ảnh hưởng trực tiếp đến điện trở dây dẫn và độ suy hao tín hiệu trên quãng đường dài. Nhiều dự án chọn tiết diện quá nhỏ để giảm chi phí, nhưng khi khoảng cách truyền lớn, tín hiệu analog bị sụt áp, còn tín hiệu digital dễ mất ổn định. Điều này đặc biệt quan trọng với hệ thống BMS trải dài nhiều tầng hoặc nhiều khu vực. Nếu không tính toán đúng chiều dài tuyến cáp và yêu cầu kỹ thuật, hệ thống có thể hoạt động tốt lúc đầu nhưng phát sinh lỗi sau một thời gian vận hành. Giải pháp là xác định rõ khoảng cách truyền, loại tín hiệu (analog hay digital) và chọn tiết diện lõi phù hợp ngay từ giai đoạn thiết kế.
Không kiểm tra điện trở cách điện sau lắp đặt
Sau khi thi công, nhiều đơn vị bỏ qua bước đo kiểm điện trở cách điện và kiểm tra thông mạch. Đây là sai sót nghiêm trọng vì trong quá trình kéo cáp, lớp cách điện có thể bị trầy xước hoặc nứt gãy do bẻ cong quá mức. Nếu không phát hiện sớm, khi đưa vào vận hành, cáp có thể rò điện, chập chờn hoặc gây lỗi hệ thống. Đo điện trở cách điện giúp xác định tình trạng lớp vỏ và cách điện bên trong, đảm bảo đạt giá trị theo tiêu chuẩn kỹ thuật. Việc thử nghiệm sau lắp đặt không chỉ giúp hệ thống vận hành ổn định mà còn là cơ sở nghiệm thu công trình theo yêu cầu kỹ thuật và an toàn.
Sử dụng cáp không có chứng nhận tiêu chuẩn
Một số công trình sử dụng cáp không rõ nguồn gốc hoặc không có chứng nhận tiêu chuẩn quốc tế và tiêu chuẩn chống cháy. Điều này tiềm ẩn rủi ro lớn vì chất lượng lõi đồng, vật liệu cách điện và khả năng chịu nhiệt không được kiểm chứng. Với hệ thống yêu cầu duy trì mạch khi cháy, nếu cáp không đạt tiêu chuẩn về chống cháy hoặc LSZH, khi xảy ra sự cố có thể mất tín hiệu sớm hoặc phát sinh khói độc. Ngoài rủi ro kỹ thuật, việc sử dụng cáp không đạt chuẩn còn ảnh hưởng đến quá trình thẩm duyệt và nghiệm thu PCCC. Do đó, lựa chọn sản phẩm có chứng nhận rõ ràng, đầy đủ tài liệu kỹ thuật và kiểm định chất lượng là yêu cầu bắt buộc đối với các công trình hiện đại.
5. GL Cables – Đơn vị cung cấp cáp tín hiệu chống cháy đáp ứng tiêu chuẩn công trình hiện đại
Trong bối cảnh các tòa nhà ngày càng yêu cầu cao về an toàn và tự động hóa, việc lựa chọn nhà cung cấp cáp tín hiệu chống cháy uy tín là yếu tố quan trọng. GL Cables là đơn vị chuyên sản xuất và cung cấp các dòng cáp tín hiệu chống nhiễu, chống cháy đáp ứng tiêu chuẩn cho hệ thống BMS và tự động hóa tòa nhà.

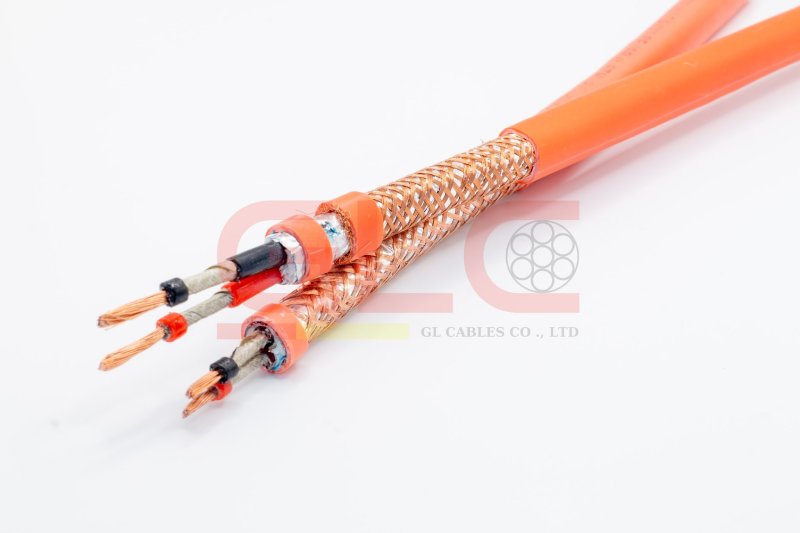

Sản phẩm của GL Cables được thiết kế phù hợp với môi trường ELV trong cao ốc văn phòng, bệnh viện, trung tâm thương mại và nhà máy. Cáp có cấu trúc lõi đồng nguyên chất, xoắn đôi chuẩn cho truyền thông RS485, Modbus, BACnet, kết hợp lớp shield chống nhiễu bằng lá nhôm hoặc lưới đồng. Đối với yêu cầu chống cháy, cáp được tích hợp băng mica và vật liệu cách điện chịu nhiệt, giúp duy trì tính toàn vẹn mạch trong thời gian quy định khi xảy ra hỏa hoạn.

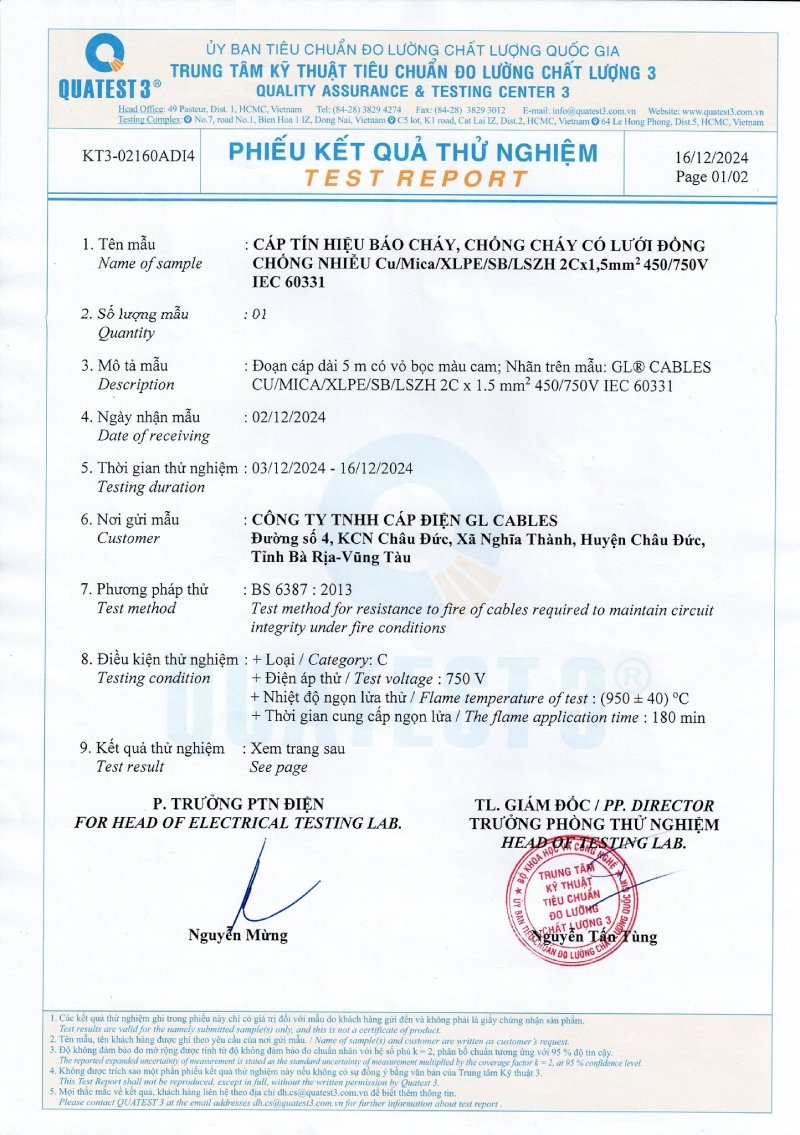

Bên cạnh khả năng duy trì mạch, GL Cables chú trọng sử dụng vật liệu vỏ LSZH nhằm giảm khói và khí độc khi cháy, phù hợp với công trình đông người. Sản phẩm có hồ sơ kỹ thuật rõ ràng, đáp ứng các tiêu chuẩn liên quan đến chống cháy và an toàn điện, hỗ trợ quá trình nghiệm thu và thẩm định kỹ thuật.
Ngoài chất lượng sản phẩm, GL Cables còn cung cấp tư vấn kỹ thuật theo từng dự án cụ thể. Đội ngũ kỹ sư hỗ trợ lựa chọn cấu hình cáp phù hợp với khoảng cách truyền, giao thức sử dụng và điều kiện lắp đặt thực tế. Điều này giúp chủ đầu tư và đơn vị thi công hạn chế rủi ro kỹ thuật, tối ưu chi phí và đảm bảo hệ thống vận hành ổn định lâu dài.
Việc đầu tư vào cáp tín hiệu chống cháy đạt chuẩn ngay từ đầu giúp giảm chi phí bảo trì, tránh gián đoạn vận hành và đảm bảo an toàn cho toàn bộ hệ thống BMS. Với định hướng tập trung vào chất lượng và tiêu chuẩn công trình hiện đại, GL Cables là lựa chọn phù hợp cho các dự án yêu cầu độ tin cậy cao và tuân thủ nghiêm ngặt các quy định kỹ thuật.
Thông tin liên hệ:
- Địa chỉ: Đường số 4, KCN Châu Đức, Xã Nghĩa Thành, Huyện Châu Đức, Tỉnh Bà Rịa Vũng Tàu
- Hotline: (0254) 3883299 – 3883300
- Email: contact@glcables.vn
- Website: glcablesco.com
Lời kết
Việc đầu tư đúng loại cáp tín hiệu không đơn thuần là lựa chọn vật tư, mà là quyết định ảnh hưởng trực tiếp đến độ ổn định và an toàn lâu dài của toàn bộ hệ thống BMS. Trong các công trình hiện đại, đặc biệt là khu thương mại, bệnh viện, nhà máy hay cao ốc văn phòng, cáp tín hiệu chống cháy cho hệ thống BMS và tự động hóa tòa nhà cần đáp ứng đồng thời yêu cầu chống nhiễu, duy trì tính toàn vẹn mạch và hạn chế khói độc khi xảy ra sự cố. Đây là lý do nhiều chủ đầu tư ưu tiên lựa chọn sản phẩm đạt chuẩn kỹ thuật và có nguồn gốc rõ ràng từ những đơn vị uy tín như GL Cables, nhằm đảm bảo hiệu suất vận hành bền vững và an toàn theo tiêu chuẩn ngành.
Những câu hỏi liên quan: Cáp tín hiệu chống cháy cho hệ thống BMS
1. Cáp tín hiệu chống cháy cho hệ thống BMS khác gì so với cáp tín hiệu thường?
Cáp tín hiệu chống cháy cho hệ thống BMS được thiết kế để duy trì truyền dữ liệu ngay cả khi xảy ra hỏa hoạn trong thời gian 90–120 phút. Cáp sử dụng băng mica, vật liệu cách điện chịu nhiệt và vỏ LSZH nhằm đảm bảo tính toàn vẹn mạch, hạn chế khói độc và duy trì vận hành hệ thống điều khiển trung tâm.
2. Khi nào bắt buộc phải sử dụng cáp tín hiệu chống cháy trong hệ thống BMS?
Cáp chống cháy thường được yêu cầu tại các khu vực trọng yếu như phòng điều khiển trung tâm, trục kỹ thuật, tầng hầm, khu vực thoát hiểm hoặc nơi liên quan đến hệ thống hút khói và bơm chữa cháy. Việc sử dụng giúp đảm bảo hệ thống vẫn hoạt động khi có sự cố, đáp ứng yêu cầu thẩm duyệt PCCC.
3. Cáp tín hiệu chống cháy có cần chống nhiễu không?
Có. Trong môi trường tòa nhà có nhiều tủ điện và thiết bị công suất lớn, nhiễu điện từ có thể làm sai lệch dữ liệu BMS. Vì vậy, cáp cần tích hợp lớp shield như lá nhôm hoặc lưới đồng để vừa chống cháy vừa đảm bảo tín hiệu truyền thông RS485, Modbus, BACnet ổn định.
4. Vỏ LSZH trong cáp tín hiệu chống cháy cho hệ thống BMS có ý nghĩa gì?
LSZH (Low Smoke Zero Halogen) giúp giảm lượng khói và không phát sinh khí halogen độc hại khi cháy. Điều này cải thiện tầm nhìn thoát hiểm, hạn chế ảnh hưởng đến sức khỏe con người và giảm ăn mòn thiết bị điện tử, đặc biệt quan trọng trong trung tâm thương mại, bệnh viện và cao ốc văn phòng.
5. Làm sao kiểm tra cáp tín hiệu chống cháy đạt tiêu chuẩn cho hệ thống BMS?

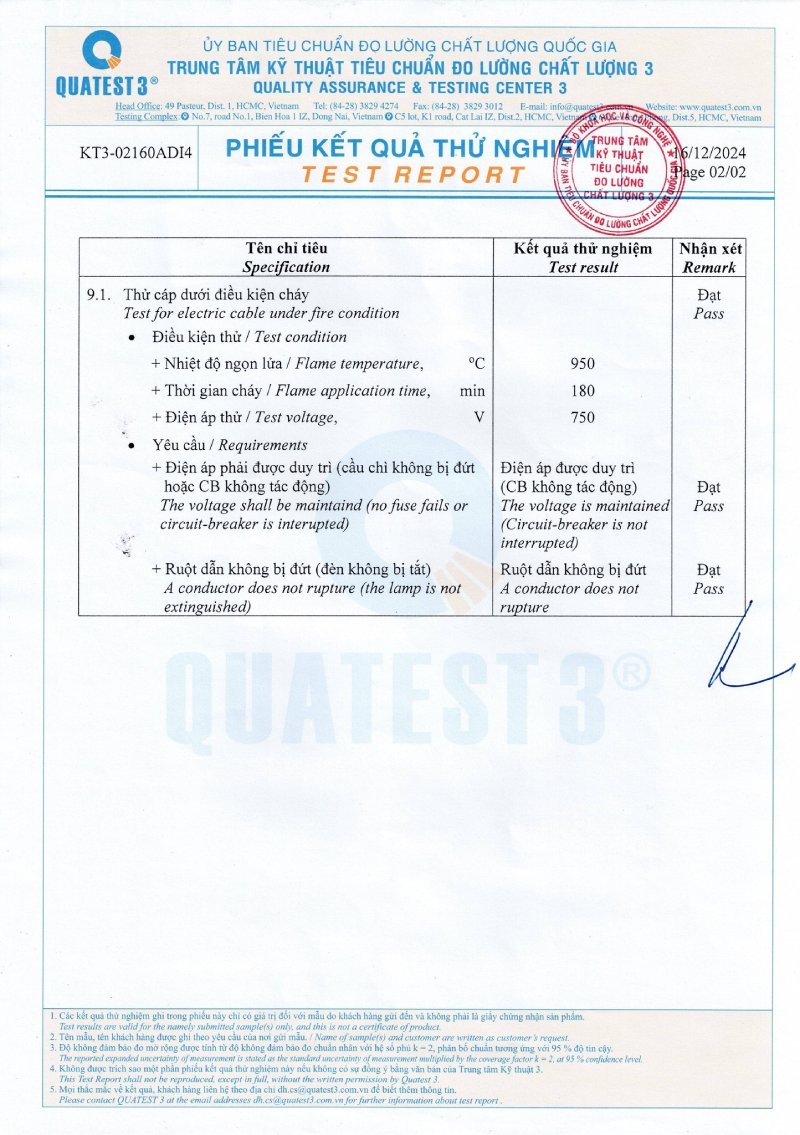

Cần kiểm tra hồ sơ kỹ thuật, chứng nhận tiêu chuẩn chống cháy và báo cáo thử nghiệm duy trì mạch (CI). Ngoài ra, sau lắp đặt phải đo điện trở cách điện và kiểm tra thông mạch để đảm bảo cáp đáp ứng yêu cầu vận hành, tránh rủi ro gián đoạn hệ thống tự động hóa tòa nhà.
