Trong các hệ thống tự động hóa, truyền thông hay điều khiển công nghiệp, dây tín hiệu và dây điều khiển đóng vai trò quan trọng trong việc đảm bảo kết nối ổn định và chính xác. Việc nắm rõ phân loại dây tín hiệu (dây điều khiển) cùng ký hiệu và thông số kỹ thuật của sản phẩm này giúp kỹ sư, nhà thầu và người sử dụng lựa chọn đúng loại cáp phù hợp cho từng ứng dụng, đảm bảo hiệu suất và tuổi thọ hệ thống. Bài viết dưới đây cung cấp thông tin tổng hợp và hữu ích về chủ đề này.
1. Giới thiệu chung về dây tín hiệu (dây điều khiển)
Dây tín hiệu (dây điều khiển) đóng vai trò quan trọng trong việc truyền tải dữ liệu, điều khiển và giám sát thiết bị. Đây là nhóm dây chuyên dụng dùng để truyền tín hiệu điều khiển hoặc tín hiệu đo lường, đảm bảo hoạt động ổn định và chính xác cho toàn hệ thống.
Dây tín hiệu thường được ứng dụng trong các nhà máy sản xuất, tòa nhà thông minh, hệ thống báo cháy, camera, âm thanh, hay mạng điều khiển công nghiệp. Mỗi loại dây được thiết kế theo tiêu chuẩn kỹ thuật riêng, phù hợp với từng môi trường làm việc khác nhau có thể chịu nhiệt, chống nhiễu, hoặc chống cháy tùy mục đích sử dụng.
Việc lựa chọn đúng loại dây tín hiệu và dây điều khiển giúp hạn chế lỗi truyền tín hiệu, giảm nhiễu điện từ và tăng tuổi thọ thiết bị. Đồng thời, việc hiểu rõ phân loại, ký hiệu và thông số kỹ thuật giúp người dùng chủ động hơn trong thiết kế, thi công cũng như bảo trì hệ thống điện – điều khiển. Đây là yếu tố quan trọng đảm bảo an toàn và hiệu quả cho công trình.

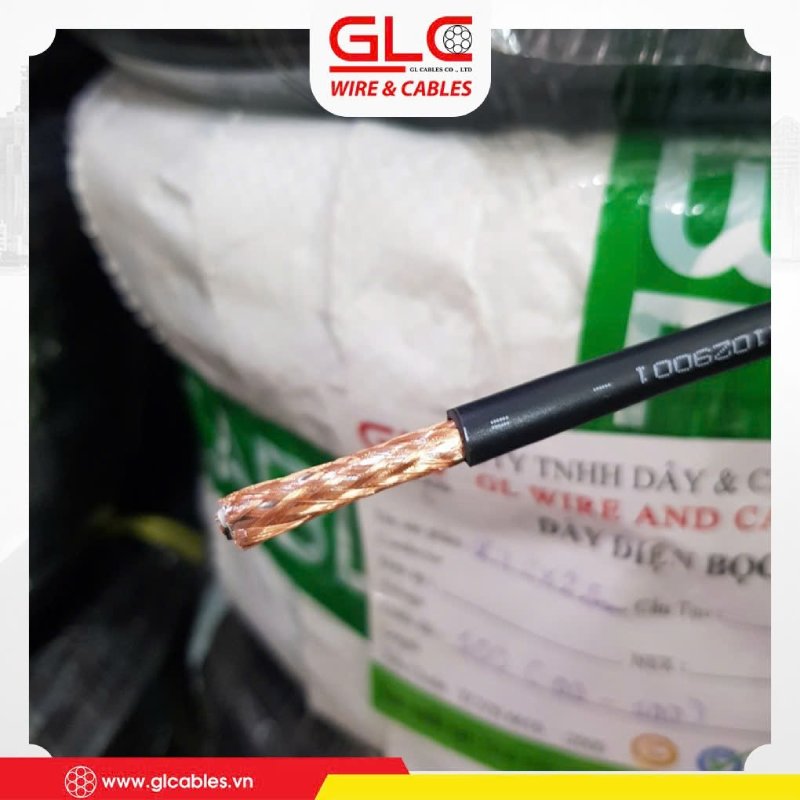

2. Phân loại dây tín hiệu (dây điều khiển)
Dây tín hiệu (dây điều khiển) được sản xuất với nhiều cấu trúc và công năng khác nhau nhằm đáp ứng các yêu cầu kỹ thuật đa dạng. Dưới đây là các loại dây thông dụng hiện nay.
Cáp tín hiệu chống nhiễu (Shielded Signal Cable)
Cáp chống nhiễu được bọc thêm một lớp lưới đồng hoặc màng nhôm bao quanh lõi dẫn, giúp ngăn cản nhiễu điện từ từ môi trường xung quanh. Loại cáp này thường được dùng trong môi trường có nhiều thiết bị điện công suất lớn, như nhà máy, xưởng cơ khí, hoặc khu công nghiệp. Nhờ khả năng chống nhiễu tốt, tín hiệu truyền đi ổn định, giảm thiểu sai số trong điều khiển và đo lường.
Cáp tín hiệu RS485 / RS422
Đây là loại cáp chuyên dùng cho truyền thông công nghiệp, đặc biệt trong các hệ thống PLC, Modbus hoặc giám sát dữ liệu. Cáp RS485 có khả năng truyền tín hiệu xa (lên đến 1200m) và kết nối nhiều thiết bị cùng lúc. Thiết kế cặp dây xoắn giúp giảm nhiễu chéo, đảm bảo tín hiệu ổn định. Loại cáp này được ưa chuộng trong các dây chuyền sản xuất và tòa nhà thông minh.
Cáp tín hiệu camera (CCTV Cable)
Cáp camera được thiết kế để truyền tín hiệu hình ảnh và nguồn điện cho hệ thống giám sát. Loại phổ biến nhất là cáp đồng trục (Coaxial Cable) có lõi đồng trung tâm, lớp cách điện và vỏ bảo vệ. Ngoài ra, còn có cáp mạng dùng cho camera IP (Cat5e, Cat6) giúp truyền tín hiệu qua giao thức mạng LAN.
Cáp tín hiệu âm thanh (Audio Signal Cable)
Cáp âm thanh được thiết kế để truyền tín hiệu analog hoặc digital giữa các thiết bị âm thanh. Loại cáp này chú trọng khả năng chống nhiễu và giữ nguyên chất lượng âm thanh gốc. Thông thường, cáp được bọc nhiều lớp cách điện và vỏ bảo vệ mềm dẻo để thuận tiện khi lắp đặt.
Cáp tín hiệu báo cháy, báo động
Đây là loại cáp đặc biệt có khả năng chống cháy, chậm cháy và duy trì tín hiệu trong thời gian dài khi xảy ra sự cố. Cáp báo cháy thường được dùng trong hệ thống PCCC, tòa nhà cao tầng, trung tâm thương mại, giúp đảm bảo truyền tín hiệu cảnh báo chính xác và liên tục.
Cáp điều khiển (Control Cable)
Cáp điều khiển được sử dụng để truyền tín hiệu điều khiển giữa các thiết bị trong hệ thống tự động. Thường có nhiều lõi, đánh số rõ ràng, dễ nhận diện và lắp đặt. Tùy vào môi trường, có thể chọn cáp có hoặc không có lớp chống nhiễu, chống cháy, hoặc bọc thép để bảo vệ cơ học.
Cáp chống cháy, chậm cháy (Fire Resistant / Flame Retardant Cable)
Được thiết kế đặc biệt để chịu nhiệt độ cao, cáp chống cháy vẫn duy trì khả năng truyền tín hiệu trong điều kiện có lửa. Loại này thường có lớp cách điện bằng vật liệu chịu nhiệt và được sử dụng trong các hệ thống quan trọng như trung tâm dữ liệu, phòng điều khiển và nhà máy sản xuất.

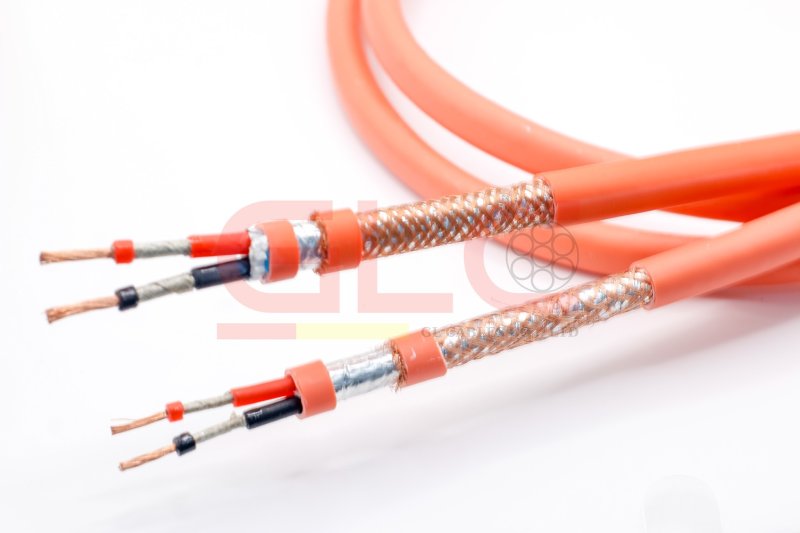

3. Ký hiệu dây tín hiệu (dây điều khiển)
Khi lựa chọn dây tín hiệu, người dùng cần hiểu rõ ý nghĩa các ký hiệu dây tín hiệu (dây điều khiển) ghi trên dây. Dưới đây là các ký hiệu phổ biến:
- Cu: Lõi đồng dẫn điện.
- Al: Lõi nhôm.
- PVC: Lớp cách điện bằng nhựa Polyvinyl Chloride.
- XLPE: Cách điện bằng vật liệu chịu nhiệt cao Cross-linked Polyethylene.
- PE: Polyethylene – Thường dùng cho lớp cách điện ngoài trời.
- LSZH (Low Smoke Zero Halogen): Vật liệu ít khói, không halogen, an toàn khi cháy.
- SY / CY: Ký hiệu loại cáp có lưới chống nhiễu hoặc bọc thép bảo vệ.
- FR / FRT: Cáp chống cháy hoặc chậm cháy.
- ARM: Cáp bọc thép tăng khả năng chịu lực.
- Pair / Twisted Pair: Cặp dây xoắn giúp giảm nhiễu chéo.
- Shield / Screen: Có lớp chống nhiễu bằng nhôm hoặc đồng.
- No. x mm²: Số lõi và tiết diện dây dẫn.
- Rated Voltage (U0/U): Điện áp định mức (ví dụ 300/500V).
Việc nắm rõ các ký hiệu dây tín hiệu (dây điều khiển) giúp đọc nhanh thông số và chọn đúng loại dây theo yêu cầu kỹ thuật, tránh nhầm lẫn trong thi công hoặc mua hàng.
4. Thông số kỹ thuật dây tín hiệu (dây điều khiển)
Các dây tín hiệu (dây điều khiển) đều được quy định theo các thông số kỹ thuật cơ bản, ảnh hưởng trực tiếp đến khả năng làm việc và độ bền:
- Tiết diện lõi dẫn: Thường từ 0.22mm² đến 2.5mm² tùy ứng dụng.
- Số lõi dây: Từ 2 đến 50 lõi, có đánh số hoặc mã màu để dễ đấu nối.
- Điện áp định mức: Thông thường 300/500V hoặc 450/750V.
- Nhiệt độ làm việc: Từ -20°C đến +90°C tùy vật liệu cách điện.
- Bán kính uốn: ≥ 10 lần đường kính ngoài của cáp.
- Khả năng chống nhiễu: Có hoặc không, tùy loại (foil shield hoặc braid shield).
- Tiêu chuẩn áp dụng: IEC 60227, TIA/EIA, ISO, UL, CE.
- Lớp cách điện: PVC, XLPE, LSZH hoặc PE.
- Vỏ bảo vệ ngoài: PVC hoặc LSZH có độ bền cơ học cao.
- Chiều dài cuộn tiêu chuẩn: 100m, 200m hoặc 500m/cuộn.
Các thông số kỹ thuật dây tín hiệu (dây điều khiển) giúp kỹ sư xác định khả năng chịu tải, khoảng cách truyền và mức độ an toàn khi thiết kế hệ thống điện – tín hiệu.
5. GL Cables – Đơn vị cung cấp dây tín hiệu (dây điều khiển) chất lượng, giá tốt
GL Cables là thương hiệu uy tín chuyên cung cấp các loại dây tín hiệu (dây điều khiển) đạt tiêu chuẩn quốc tế, được tin dùng trong nhiều dự án công nghiệp và dân dụng. Sản phẩm của GL Cables được sản xuất theo quy trình kiểm soát nghiêm ngặt, đảm bảo chất lượng ổn định và độ bền cao.
Các dòng cáp của GL Cables đa dạng như: Cáp chống nhiễu, cáp RS485, cáp báo cháy, cáp âm thanh, cáp chống cháy – Đáp ứng nhu cầu sử dụng trong mọi lĩnh vực. Tất cả sản phẩm đều đạt chứng nhận IEC, ISO, UL, CE, đảm bảo an toàn, khả năng truyền tín hiệu ổn định và tuổi thọ lâu dài.
GL Cables luôn chú trọng đến yếu tố kỹ thuật, độ chính xác trong cấu trúc lõi dẫn và vật liệu cách điện. Nhờ đó, sản phẩm hoạt động ổn định ngay cả trong môi trường có độ nhiễu cao hoặc nhiệt độ khắc nghiệt.
Với chính sách giá cạnh tranh, hỗ trợ kỹ thuật tận nơi và dịch vụ hậu mãi chu đáo, GL Cables trở thành lựa chọn hàng đầu cho các nhà thầu, kỹ sư và doanh nghiệp cần giải pháp dây dẫn tối ưu.
Dây tín hiệu (Dây điều khiển) chính hãng chất lượng cao tại Gl Cables
Thông tin liên hệ:
- Địa chỉ: Đường số 4, KCN Châu Đức, Xã Nghĩa Thành, Huyện Châu Đức, Tỉnh Bà Rịa Vũng Tàu
- Hotline: (0254) 3883299 – 3883300
- Email: contact@glcables.vn
- Website: glcablesco.com
Lời kết
Việc hiểu rõ phân loại, ký hiệu và thông số kỹ thuật dây tín hiệu (dây điều khiển) không chỉ giúp tối ưu hiệu quả sử dụng mà còn đảm bảo an toàn và độ bền cho toàn bộ hệ thống điện. Nếu bạn đang tìm kiếm sản phẩm đạt tiêu chuẩn quốc tế, chất lượng ổn định và giá thành hợp lý, GL Cables là lựa chọn đáng tin cậy. Với công nghệ hiện đại và quy trình kiểm định nghiêm ngặt, GL Cables cam kết mang đến giải pháp cáp tối ưu cho mọi công trình.
Dây tín hiệu (dây điều khiển) là gì? Cấu tạo và các loại dây tín hiệu
Những câu hỏi liên quan: Phân loại, ký hiệu và thông số kỹ thuật của dây tín hiệu, dây điều khiển
1. Dây tín hiệu dùng để làm gì trong hệ thống điện và tự động hóa?
Dây tín hiệu có nhiệm vụ truyền tải dữ liệu, tín hiệu điều khiển hoặc phản hồi giữa các thiết bị trong hệ thống điện, tự động hóa hoặc mạng truyền thông công nghiệp. Chúng giúp đảm bảo tín hiệu ổn định, chính xác và giảm thiểu nhiễu trong quá trình vận hành của toàn bộ hệ thống.
2. Nên chọn dây tín hiệu chống nhiễu trong trường hợp nào?
Dây tín hiệu chống nhiễu phù hợp khi lắp đặt ở môi trường có nhiều thiết bị điện công suất lớn, như nhà máy, tòa nhà thông minh hoặc khu công nghiệp. Lớp chống nhiễu giúp giảm suy hao, tránh tín hiệu bị sai lệch hoặc nhiễu điện từ, đảm bảo truyền dẫn ổn định và chính xác.
3. Cách đọc ký hiệu trên dây tín hiệu như thế nào?
Ký hiệu dây tín hiệu thường thể hiện số lõi, tiết diện, loại cách điện, và có hay không có lớp chống nhiễu, ví dụ: RS485-2x2x0.5mm²-CU/AL/PVC. Người dùng cần hiểu rõ từng phần ký hiệu để chọn đúng loại cáp phù hợp với yêu cầu kỹ thuật và môi trường lắp đặt.
4. Dây tín hiệu đạt chuẩn cần đáp ứng tiêu chí gì?
Một dây tín hiệu đạt chuẩn cần có lõi đồng nguyên chất, lớp cách điện PVC hoặc XLPE bền nhiệt, có lớp chống nhiễu (foil hoặc braid), vỏ ngoài chịu mài mòn, cùng chứng nhận tiêu chuẩn kỹ thuật như IEC, TIA/EIA, ISO, UL hoặc CE để đảm bảo độ bền và an toàn truyền dẫn.
5. Nên mua dây tín hiệu, dây điều khiển ở đâu uy tín tại Việt Nam?
Tại Việt Nam, GL Cables là thương hiệu uy tín chuyên cung cấp dây tín hiệu và dây điều khiển đạt chuẩn quốc tế, chất lượng ổn định và giá cạnh tranh. Sản phẩm được ứng dụng rộng rãi trong nhà máy, công trình dân dụng và hệ thống tự động hóa hiện đại, đáp ứng tiêu chuẩn kỹ thuật khắt khe.
