Trong hệ thống điện dân dụng, việc lựa chọn dây dẫn phù hợp đóng vai trò then chốt để đảm bảo an toàn và hiệu quả sử dụng. Mỗi loại dây điện đều có cấu tạo, đặc điểm và ứng dụng riêng, được phân biệt thông qua phân loại, ký hiệu và các thông số kỹ thuật cụ thể. Hiểu rõ những yếu tố này không chỉ giúp người dùng chọn đúng sản phẩm, mà còn hỗ trợ quá trình lắp đặt và vận hành ổn định, tiết kiệm chi phí. Bài viết sau sẽ giới thiệu chi tiết về phân loại, ký hiệu và thông số kỹ thuật của dây dẫn điện dân dụng.

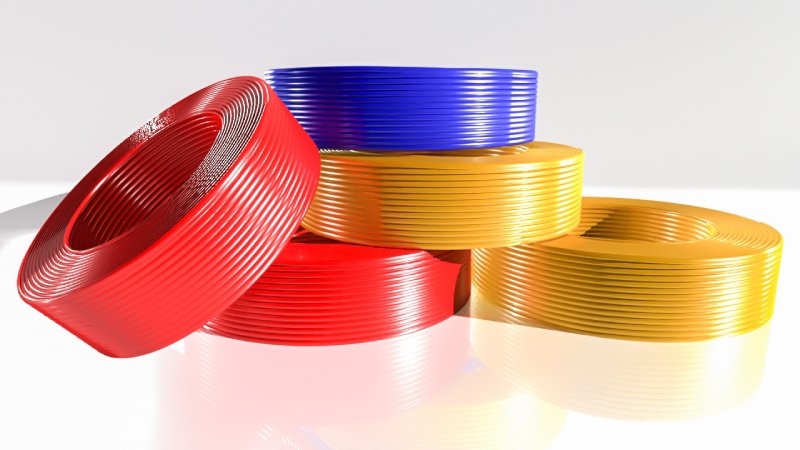

1. Phân loại dây điện dân dụng
Dây dẫn điện dân dụng có nhiều loại khác nhau, mỗi loại mang những đặc điểm riêng về cấu tạo, tính chất và ứng dụng. Việc hiểu rõ phân loại dây điện dân dụng sẽ giúp người dùng lựa chọn phù hợp với nhu cầu sử dụng trong gia đình và công trình.
Dây dẫn điện đơn
Dây dẫn điện đơn là loại dây có một lõi kim loại duy nhất, thường bằng đồng hoặc nhôm, được bọc lớp cách điện PVC. Loại này được dùng phổ biến trong điện dân dụng nhờ cấu tạo đơn giản, dễ lắp đặt.
Dây đơn được chia thành hai dạng: dây đơn cứng và dây đơn mềm. Dây đơn cứng có lõi kim loại đặc, cứng, ít linh hoạt, thường được sử dụng cố định như dây nguồn máy lạnh hay máy bơm nước. Dây đơn mềm có lõi mềm hoặc nhiều sợi nhỏ bện lại, dễ uốn cong, tiện lợi cho việc đi dây ở những vị trí hẹp, thường dùng trong các thiết bị cần di động. Với tiết diện thường dưới 10mm², dây đơn thích hợp cho các tải nhỏ và vừa trong gia đình.
Dây dẫn điện đôi
Dây điện đôi có cấu tạo gồm nhiều sợi đồng nhỏ xoắn lại, mỗi sợi có đường kính không quá 0,2mm. Nhờ lõi mềm, loại dây này dễ thi công, phù hợp với các công trình dân dụng và công nghiệp nhẹ. Dây điện đôi được sử dụng phổ biến làm dây nguồn thiết bị điện, dây cấp nguồn cho bóng đèn hoặc các ổ cắm trong gia đình. Ưu điểm của dây đôi là độ linh hoạt cao, khả năng dẫn điện ổn định, dễ bọc gọn gàng khi thi công.
Dây dẫn điện xoắn
Dây xoắn có cấu tạo đặc biệt với bốn lớp: lớp ruột dẫn, lớp bọc ruột, lớp bện cotton và lớp vải bọc cotton ngoài cùng. Nhờ cấu tạo này, dây xoắn có khả năng chịu nhiệt tốt, độ bền cao và an toàn hơn so với các loại dây thông thường. Dây xoắn được ứng dụng nhiều trong các thiết bị điện gia dụng chịu nhiệt như nồi cơm điện, bàn ủi, cũng như các thiết bị cơ điện như máy hàn, máy khoan, máy cắt sắt. Tính linh hoạt và độ an toàn giúp dây xoắn trở thành lựa chọn tin cậy cho các thiết bị yêu cầu cao về nhiệt độ và công suất.

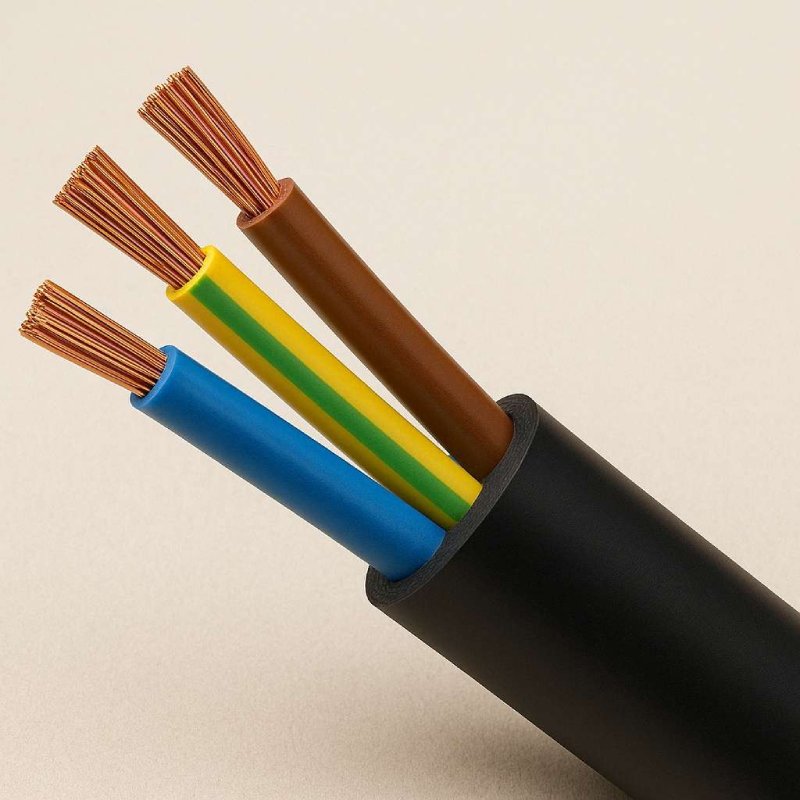

Dây cáp điện
Dây cáp điện có tiết diện lớn và nhiều lớp cách điện chắc chắn. Cấu tạo gồm nhiều lõi đồng xoắn lại, bên ngoài bọc bằng cao su lưu hoá kết hợp PVC. Đây là loại dây thường thấy trong hệ thống điện ngoài trời hoặc cấp điện cho máy móc trong nhà máy. Cáp điện có khả năng dẫn tải lớn, chịu được tác động môi trường và bảo đảm an toàn trong quá trình vận hành. Ứng dụng điển hình gồm dây nguồn cho máy bơm xử lý nước thải, bơm nước cấp hoặc hệ thống sản xuất công nghiệp.
Dây cáp điện có bọc giáp
Cáp điện bọc giáp được thiết kế thêm lớp bảo vệ bên ngoài bằng kẽm, nhôm hoặc ruban. Lớp giáp này giúp dây có khả năng chịu lực cơ học, chống va đập, phù hợp cho các hệ thống máy móc lớn hoặc nơi có điều kiện thi công phức tạp. Ngoài ra, loại dây này còn có nhiều mức tiết diện đi kèm mật độ dòng điện tương ứng:
- Dưới 5mm²: 5A/mm²
- 6–15mm²: 4A/mm²
- 16–50mm²: 3A/mm²
- 51–100mm²: 2A/mm²
- 101–200mm²: 1,5A/mm²
- Trên 200mm²: 1A/mm²
Nhờ sự đa dạng này, cáp điện bọc giáp đáp ứng tốt nhu cầu từ dân dụng đến công nghiệp nặng, đặc biệt trong các công trình cần độ an toàn cao.
Bên cạnh các dòng dây điện dân dụng thông dụng, GL Cables cung cấp dây điện dân dụng CVVm/VCmt với chất lượng ổn định, độ bền cao và khả năng truyền tải điện an toàn. Đây là lựa chọn phù hợp cho nhiều công trình nhờ đáp ứng tiêu chuẩn kỹ thuật khắt khe, đảm bảo hiệu quả sử dụng lâu dài và tiết kiệm chi phí cho người dùng.

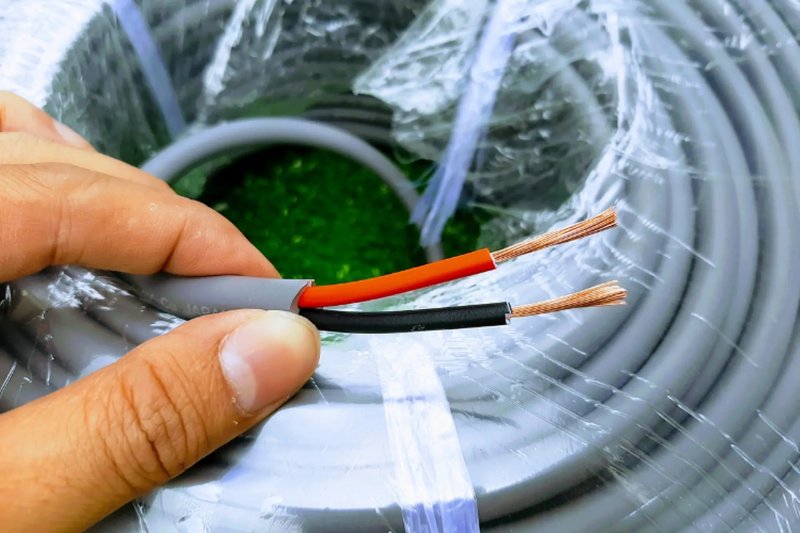

2. Quy ước ký hiệu dây điện dân dụng
Trong hệ thống dây điện dân dụng, các ký hiệu dây điện dân dụng được quy định nhằm giúp người dùng, kỹ sư và thợ điện dễ dàng nhận biết cấu tạo, vật liệu và đặc tính kỹ thuật của dây. Một số ký hiệu thường gặp gồm:
- Cu / Al: Chỉ loại lõi dẫn, lần lượt là đồng (Cu) hoặc nhôm (Al).
- ABC: Cáp nhôm vặn xoắn, thường dùng cho đường dây hạ thế.
- LSFH: Loại cáp ít khói, an toàn vì không sinh khí độc khi cháy.
- PVC: Vỏ cách điện làm từ nhựa Polyvinyl Chloride.
- XLPE: Lớp cách điện chịu nhiệt giữa các pha, dây một pha thường không có.
- XLPE-SB: Cáp có thêm lớp lưới đồng chống nhiễu.
- MCCB: Aptomat khối, dùng để cắt mạch dòng lớn (tới 80KA).
- E: Ký hiệu tiếp địa.
- 20A: Biểu thị khả năng chịu tải tối đa 20 ampe.
- 1P, 2P, 3P: Lần lượt là 1 pha, 2 pha và 3 pha.
- CB (MCB): Aptomat tép, ngắt mạch dòng nhỏ (tới 10KA).
- DSTA: Loại cáp giáp hai lớp nhôm bảo vệ.

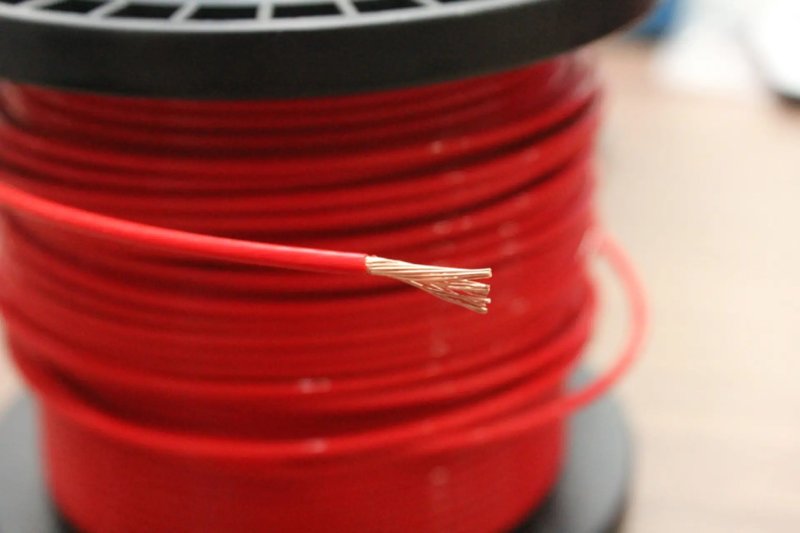

3. Thông số kỹ thuật dây điện dân dụng cần chú ý khi sử dụng
Khi lựa chọn dây điện dân dụng, cần xem xét các thông số kỹ thuật dây điện dân dụng để đảm bảo an toàn, phù hợp công suất và độ bền sử dụng:
- Tiêu chuẩn áp dụng: TCVN, IEC, UL, AS/NZS, JIS.
- Điện áp định mức (Uo, U): Cho biết khả năng chịu tải điện áp của dây.
- Tiết diện dây (mm²): Ảnh hưởng đến khả năng truyền tải dòng điện.
- Vật liệu ruột dẫn: Đồng hoặc nhôm, mỗi loại có đặc tính khác nhau về độ dẫn điện và độ bền.
- Vỏ cách điện: Thường là PVC hoặc XLPE, quyết định khả năng cách điện và chống nhiệt.
- Điện trở dây (Ω/km): Điện trở càng thấp, khả năng dẫn điện càng tốt.
- Nhiệt độ làm việc tối đa: PVC khoảng 70°C, XLPE khoảng 90°C.
Những thông số này giúp người dùng chọn đúng loại dây, đảm bảo an toàn và kéo dài tuổi thọ công trình điện.
4. GL Cables – Đơn vị cung cấp dây dẫn điện chất lượng, uy tín
GL Cables là thương hiệu uy tín trong lĩnh vực sản xuất và cung cấp dây, cáp điện tại Việt Nam. Tiền thân là Công ty TNHH Dây và Cáp điện Đức Lộc thành lập từ năm 2008, đến năm 2018, GL Cables chính thức ra đời với định hướng phát triển mạnh mẽ hơn.
Doanh nghiệp chuyên sản xuất đa dạng sản phẩm: Dây điện dân dụng, cáp điện lực, dây dẫn trần, cáp vặn xoắn, cáp trung thế, cáp truyền dữ liệu, dây điện ô tô – xe máy, cáp multiplex, cáp điều khiển, cáp chống cháy… Với công suất đạt 10.000 tấn/năm, GL Cables đáp ứng tốt nhu cầu thị trường trong nước và quốc tế.
Các sản phẩm của GL Cables được sản xuất trên dây chuyền hiện đại, tuân thủ tiêu chuẩn quốc tế như IEC, ASTM, JIS, AS, BS, DIN, UL. Doanh nghiệp cam kết mang đến chất lượng ổn định, an toàn, tiết kiệm điện, cùng dịch vụ khách hàng tận tâm. Ngoài ra, GL Cables có chính sách giá cạnh tranh, giao hàng đúng hẹn và bảo hành rõ ràng.
Với phương châm “Chất lượng vượt trội – Dịch vụ tận tâm – Giá cả cạnh tranh”, GL Cables khẳng định vị thế là đối tác đáng tin cậy cho mọi công trình, từ dân dụng đến công nghiệp, góp phần đảm bảo hệ thống điện vận hành an toàn và hiệu quả.
Thông tin liên hệ:
- Địa chỉ: Đường số 4, KCN Châu Đức, Xã Nghĩa Thành, Huyện Châu Đức, Tỉnh Bà Rịa Vũng Tàu
- Hotline: (0254) 3883299 – 3883300
- Email: contact@glcables.vn
- Website: glcablesco.com
Dây điện dân dụng chính hãng uy tín chất lượng cao tại GL Cables
Lời kết
Việc hiểu rõ phân loại, kí hiệu và thông số kỹ thuật của dây dẫn điện dân dụng không chỉ giúp người dùng lựa chọn đúng sản phẩm mà còn nâng cao hiệu quả sử dụng điện, giảm rủi ro và tiết kiệm chi phí. Để đảm bảo chất lượng và độ bền, khách hàng nên ưu tiên các thương hiệu uy tín. Trong đó, GL Cables là đơn vị sản xuất dây và cáp điện hàng đầu tại Việt Nam, cung cấp đa dạng sản phẩm đạt chuẩn quốc tế, đáp ứng nhu cầu dân dụng và công nghiệp, mang đến giải pháp truyền tải điện an toàn và bền vững.
