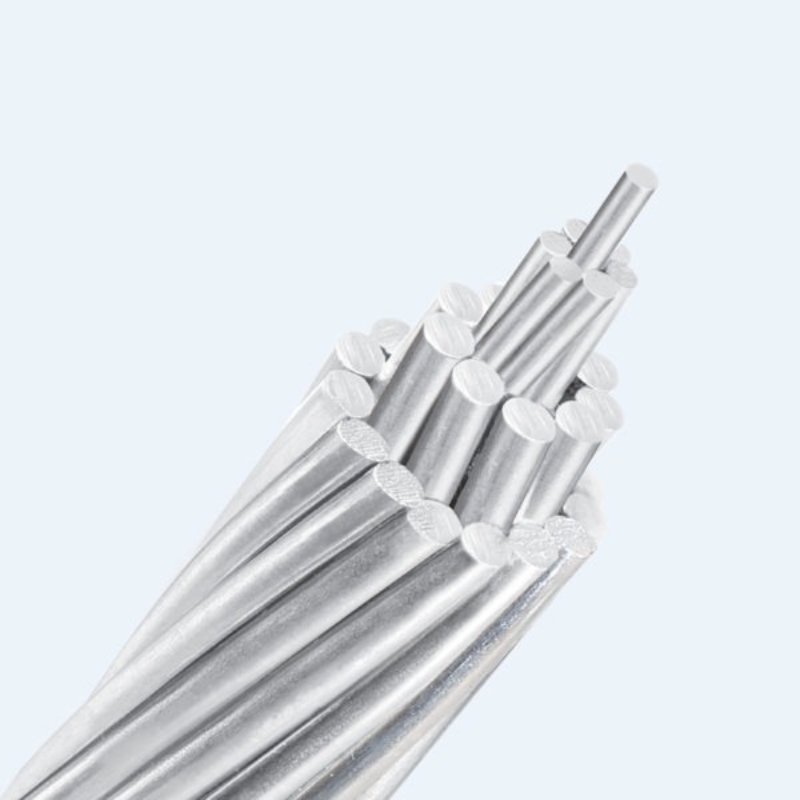

Trong lĩnh vực truyền tải và phân phối điện năng, dây dẫn trần đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ ổn định của hệ thống. Việc nắm rõ phân loại, ký hiệu và thông số kỹ thuật dây dẫn trần giúp kỹ sư, nhà thầu và đơn vị thi công lựa chọn đúng loại dây phù hợp với tiêu chuẩn kỹ thuật và điều kiện vận hành. Mỗi loại dây như dây đồng, dây nhôm, dây nhôm lõi thép hay dây hợp kim đều có đặc tính và tiêu chuẩn riêng, đáp ứng các yêu cầu khác nhau trong thiết kế và vận hành lưới điện.
1. Tổng quan về dây dẫn trần và vai trò trong hệ thống điện
Dây dẫn trần là loại dây điện được sử dụng phổ biến trong hệ thống truyền tải và phân phối điện năng. Khác với dây bọc cách điện, dây dẫn trần có bề mặt kim loại lộ ra ngoài, giúp truyền tải điện hiệu quả và giảm tổn thất năng lượng. Chúng được làm từ các vật liệu có độ dẫn điện cao như đồng, nhôm, hợp kim nhôm hoặc thép mạ kẽm, tùy thuộc vào mục đích sử dụng và yêu cầu cơ học của từng công trình. Dây dẫn trần thường xuất hiện trong các đường dây điện cao thế, trung thế hoặc hệ thống tiếp địa. Ngoài ưu điểm dẫn điện tốt và chi phí hợp lý, loại dây này còn có độ bền cao, chịu được điều kiện thời tiết khắc nghiệt. Tuy nhiên, do không có lớp cách điện bảo vệ nên cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và quy trình an toàn khi lắp đặt và vận hành. Việc hiểu rõ phân loại, ký hiệu và thông số kỹ thuật giúp lựa chọn đúng loại dây, đảm bảo hiệu quả và an toàn cho hệ thống điện.

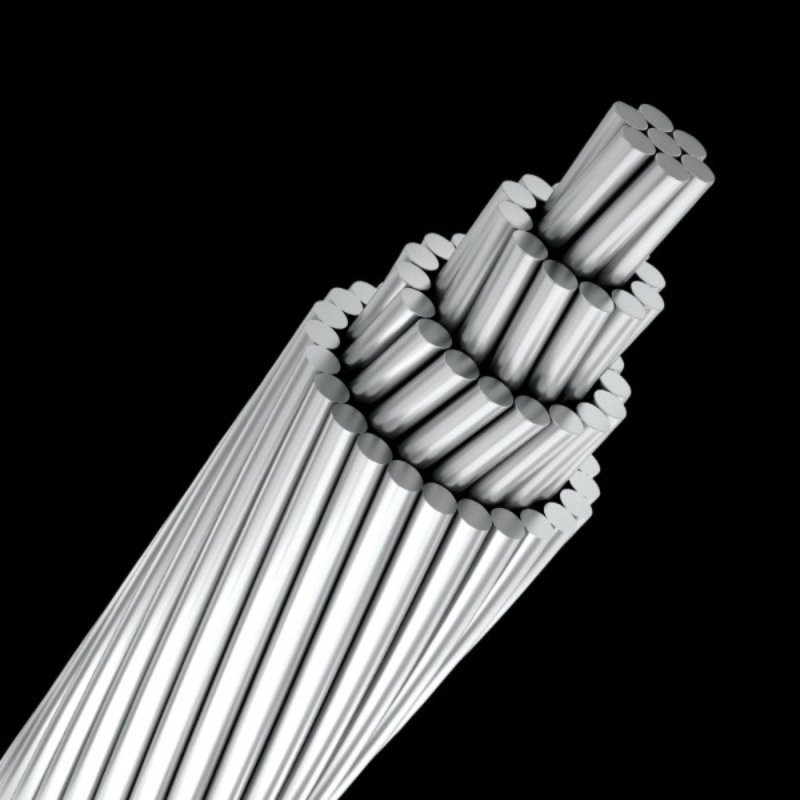

2. Phân loại dây dẫn trần theo vật liệu cấu tạo
Dây dẫn trần được phân loại dựa trên vật liệu chế tạo và cấu trúc lõi của dây. Mỗi loại có ưu điểm riêng, phù hợp với mục đích và môi trường sử dụng khác nhau.
Dây đồng trần (C)
Dây đồng trần có khả năng dẫn điện và chịu nhiệt rất tốt. Đồng là vật liệu có điện trở suất thấp, giúp truyền tải điện ổn định với tổn hao nhỏ. Dây đồng trần thường được sử dụng trong các hệ thống tiếp địa, lưới điện ngầm hoặc các khu vực yêu cầu độ ổn định cao. Theo tiêu chuẩn TCVN 5064, BS 6360 và IEC 60228, dây đồng trần có thể ở dạng cứng hoặc mềm xoắn, đáp ứng đa dạng nhu cầu sử dụng. Ngoài khả năng dẫn điện, đồng còn có độ bền kéo và khả năng chống oxy hóa cao, giúp tăng tuổi thọ dây trong điều kiện môi trường khắc nghiệt.
Dây nhôm trần (AAC)
Dây nhôm trần có ưu điểm nổi bật là trọng lượng nhẹ, dễ thi công và chi phí thấp hơn đồng. Mặc dù khả năng dẫn điện kém hơn một chút so với đồng, nhưng với tiết diện lớn, dây nhôm vẫn đảm bảo hiệu quả truyền tải tốt. Loại dây này được sử dụng phổ biến trong các đường dây trung và cao thế. Theo các tiêu chuẩn như TCVN 5064, IEC 61089 (TCVN 6483), ASTM B231, AS 1531 và DIN 48201-5, dây nhôm trần có nhiều kích cỡ khác nhau, phù hợp cho từng cấp điện áp. Đây là lựa chọn tối ưu cho những công trình yêu cầu tiết kiệm chi phí mà vẫn đảm bảo an toàn và hiệu quả.
Dây nhôm hợp kim trần (AAAC)
Dây nhôm hợp kim trần được sản xuất từ hợp kim nhôm có bổ sung các nguyên tố tăng cường cơ tính, giúp dây có độ bền và khả năng chịu lực cao hơn nhôm nguyên chất. Dây AAAC theo tiêu chuẩn IEC 61089 (TCVN 6483), ASTM B399, BS EN 50182 và AFNL C 34-125 có trọng lượng nhẹ, khả năng chống ăn mòn tốt, thích hợp với môi trường gần biển hoặc vùng ẩm ướt. Ngoài ra, dây AAAC còn có độ võng nhỏ hơn ACSR, giúp duy trì độ ổn định của đường dây trong quá trình vận hành lâu dài.
Dây nhôm lõi thép trần (ACSR, As, ACKP, ASKP)
Dây ACSR được cấu tạo bởi các sợi nhôm bên ngoài và lõi thép ở giữa. Nhôm đảm nhận nhiệm vụ dẫn điện, trong khi lõi thép giúp tăng khả năng chịu lực, đặc biệt hữu ích cho các đường dây tải điện dài. Các tiêu chuẩn phổ biến gồm TCVN 5064, IEC 61089 (TCVN 6483), ASTM B232, BS 215-2, AS 3607, JIS C3310 và DIN 48204. Dây ACSR có nhiều dạng khác nhau như As, ACKP, ASKP – tùy theo đặc tính cơ học và yêu cầu lắp đặt. Ưu điểm của loại dây này là chịu được gió, bão và tải trọng lớn, thường được dùng trong hệ thống truyền tải điện cao thế.
Dây nhôm hợp kim lõi thép trần (AACSR)
Dây AACSR kết hợp giữa lõi thép và lớp nhôm hợp kim, mang lại khả năng chịu lực và dẫn điện cân bằng. Theo các tiêu chuẩn AFNL C 34-125 và DIN 48206, dây AACSR nhẹ hơn ACSR nhưng vẫn duy trì khả năng truyền tải tốt. Nhờ cấu trúc bền chắc, loại dây này phù hợp cho các khu vực có điều kiện khắc nghiệt hoặc cần dây nhẹ nhưng vẫn đảm bảo độ bền kéo cao.
Dây thép mạ kẽm xoắn (GW, GSW, TK)
Dây thép mạ kẽm xoắn thường được sử dụng làm dây néo, dây treo hoặc dây tiếp địa. Với lớp mạ kẽm bảo vệ, dây có khả năng chống gỉ sét và chịu lực tốt trong điều kiện ngoài trời. Các tiêu chuẩn áp dụng gồm JIS G3537, ГОСТ 3062 & 3063, ASTM B498, ASTM A475 và BS 183. Dây thép mạ kẽm có độ bền kéo cao, được sử dụng phổ biến trong các công trình điện lực, viễn thông và hệ thống tiếp địa.
Dây nhôm hợp kim chịu nhiệt (TAAAC hoặc TAL)
Dây TAAAC hoặc TAL được chế tạo từ hợp kim nhôm có khả năng chịu nhiệt tốt, đáp ứng yêu cầu truyền tải điện ở nhiệt độ cao mà không làm giảm hiệu suất. Theo tiêu chuẩn JEC 3406-95, loại dây này có độ bền cơ học và khả năng chống oxy hóa tốt, phù hợp với môi trường khắc nghiệt hoặc khu vực có nhiệt độ cao.
Dây TACSR & TACSR-G
Dây TACSR và TACSR-G là loại dây nhôm hợp kim chịu nhiệt có lõi thép tăng cường lực, đảm bảo độ bền và khả năng dẫn điện cao. Theo tiêu chuẩn ASTM B549 và JEC 3406-95, dây có thể hoạt động ở mức 60% IACS – 20.3% Conductivity AW, thích hợp cho hệ thống tải điện công suất lớn. Ưu điểm của loại dây này là giữ ổn định cơ học khi nhiệt độ tăng, giảm võng và tăng khả năng truyền tải trong điều kiện thời tiết khắc nghiệt.

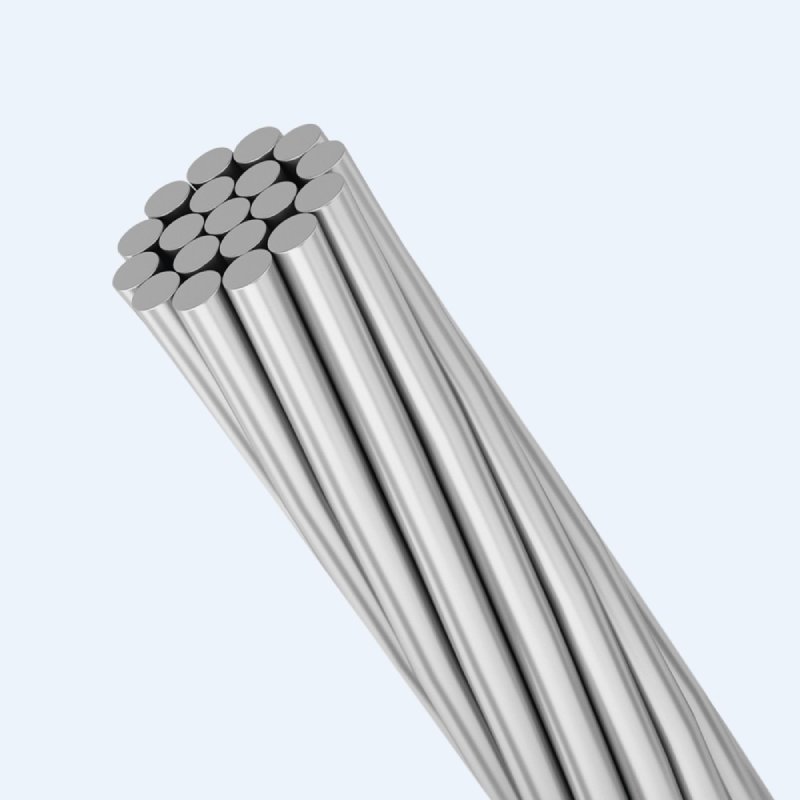

3. Các ký hiệu dây dẫn trần
Các loại dây dẫn trần thường được ký hiệu ngắn gọn để dễ nhận biết:
- C: Dây đồng trần
- AAC: Dây nhôm trần
- AAAC: Dây nhôm hợp kim trần
- ACSR, As, ACKP, ASKP: Dây nhôm lõi thép trần
- AACSR: Dây nhôm hợp kim lõi thép trần
- GW, GSW, TK: Dây thép mạ kẽm xoắn
- TAAAC, TAL: Dây nhôm hợp kim chịu nhiệt
- TACSR, TACSR-G: Dây hợp kim chịu nhiệt lõi thép tăng cường lực
4. Thông số kỹ thuật dây dẫn trần
Các thông số kỹ thuật quan trọng cần lưu ý khi chọn dây dẫn trần gồm:
- Tiết diện danh định (mm²): Xác định khả năng truyền tải dòng điện.
- Điện trở suất (Ω/km): Ảnh hưởng đến mức tổn thất điện năng.
- Độ dẫn điện (% IACS): Mức độ dẫn điện của dây so với đồng nguyên chất.
- Lực kéo đứt (N): Độ bền cơ học của dây.
- Khối lượng riêng (kg/km): Ảnh hưởng đến trọng lượng đường dây.
- Đường kính dây và số sợi: Quy định cấu trúc của dây dẫn.
Bên cạnh các dòng dây dẫn trần phổ biến, GL Cables còn cung cấp dây đồng trần mềm xoắn đạt tiêu chuẩn BS 6360 và IEC 60228, được sản xuất với quy trình kiểm soát chất lượng nghiêm ngặt. Loại dây này có độ linh hoạt cao, dễ thi công và khả năng dẫn điện vượt trội, đặc biệt phù hợp cho các hệ thống tiếp địa, truyền tải điện trung thế, hoặc kết nối trong môi trường cần độ ổn định cao. Sản phẩm dây đồng trần mềm xoắn tại GL Cables được đánh giá cao nhờ độ bền cơ học, khả năng chống oxy hóa và hiệu suất dẫn điện ổn định theo thời gian.
5. Mua dây dẫn trần đạt tiêu chuẩn tại GL Cables
Khi lựa chọn dây dẫn trần cho các công trình điện, việc đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật là yếu tố then chốt. GL Cables là đơn vị cung cấp dây dẫn điện lực và dây dẫn trần uy tín tại Việt Nam, đáp ứng đầy đủ các tiêu chuẩn quốc tế như TCVN, IEC, ASTM, BS, JIS, DIN. Tất cả sản phẩm của GL Cables đều được kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng, đảm bảo độ dẫn điện ổn định, khả năng chịu lực cao và độ bền lâu dài trong môi trường vận hành khắc nghiệt.
Danh mục sản phẩm của GL Cables bao gồm: dây đồng trần, dây nhôm trần, dây nhôm hợp kim, dây nhôm lõi thép, dây thép mạ kẽm xoắn và dây hợp kim chịu nhiệt. Mỗi sản phẩm đều được ghi rõ mã ký hiệu, tiêu chuẩn áp dụng và thông số kỹ thuật chi tiết, giúp khách hàng dễ dàng lựa chọn loại dây phù hợp với yêu cầu công trình.
GL Cables không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn kỹ thuật, hướng dẫn chọn dây đúng tiêu chuẩn và tiết kiệm chi phí. Với hệ thống phân phối rộng khắp và đội ngũ kỹ sư giàu kinh nghiệm, GL Cables đã trở thành đối tác tin cậy của nhiều đơn vị thi công, nhà máy và công trình điện trên toàn quốc.
Nếu bạn đang tìm kiếm dây dẫn trần đạt tiêu chuẩn chất lượng cao, hãy liên hệ GL Cables để được tư vấn và nhận báo giá chi tiết. Chúng tôi cam kết mang đến sản phẩm chính hãng, giá cạnh tranh và dịch vụ hậu mãi tận tâm, góp phần đảm bảo an toàn và hiệu quả cho mọi công trình điện.
Thông tin liên hệ GL Cables:
- Địa chỉ: Đường số 4, KCN Châu Đức, Xã Nghĩa Thành, Huyện Châu Đức, Tỉnh Bà Rịa Vũng Tàu
- Hotline: (0254) 3883299 – 3883300
- Email: contact@glcables.vn
- Website: glcablesco.com
Lời kết
Hiểu rõ phân loại, ký hiệu và thông số kỹ thuật dây dẫn trần không chỉ giúp nâng cao hiệu quả truyền tải điện năng mà còn đảm bảo độ an toàn và tuổi thọ của hệ thống điện. Để lựa chọn đúng sản phẩm đạt chuẩn quốc tế, doanh nghiệp nên ưu tiên các thương hiệu uy tín như GL Cables – Đơn vị cung cấp dây dẫn trần và dây điện lực chất lượng cao, đáp ứng đầy đủ tiêu chuẩn TCVN, IEC, ASTM, BS, JIS và DIN. GL Cables luôn đồng hành cùng các công trình điện trên toàn quốc với cam kết chất lượng và độ tin cậy tuyệt đối.
Những câu hỏi liên quan: Phân loại, ký hiệu và thông số kỹ thuật của dây dẫn trần
1. Dây dẫn trần thường được sử dụng trong những công trình nào?
Dây dẫn trần được dùng phổ biến trong hệ thống truyền tải và phân phối điện cao thế, trung thế, các trạm biến áp và hệ thống tiếp địa. Ngoài ra, loại dây này còn được ứng dụng trong ngành điện lực, viễn thông, công nghiệp nặng và các dự án hạ tầng năng lượng cần độ ổn định cao.
2. Tiêu chuẩn kỹ thuật nào thường áp dụng cho dây dẫn trần tại Việt Nam?
Tại Việt Nam, dây dẫn trần được sản xuất và kiểm định theo các tiêu chuẩn TCVN, IEC, ASTM, BS, JIS và DIN. Các tiêu chuẩn này quy định rõ về cấu trúc, điện trở, độ dẫn điện, độ bền kéo và tiết diện dây nhằm đảm bảo an toàn, hiệu suất và độ bền cho hệ thống truyền tải điện.
3. Làm sao để nhận biết dây dẫn trần đạt chuẩn chất lượng?
Dây dẫn trần đạt chuẩn có bề mặt sáng bóng, không oxy hóa, đúng tiết diện và ký hiệu kỹ thuật in rõ ràng. Khi kiểm tra, điện trở suất và độ dẫn điện phải phù hợp tiêu chuẩn công bố. Sản phẩm đạt chứng nhận từ các tổ chức như Quatest hoặc đạt chuẩn IEC là dấu hiệu dây đạt chất lượng.
4. Khi nào nên chọn dây nhôm lõi thép thay vì dây nhôm trần?
Dây nhôm lõi thép (ACSR) phù hợp khi cần truyền tải điện xa hoặc tại khu vực có gió mạnh, tải trọng lớn. Lõi thép giúp tăng độ bền kéo và hạn chế võng dây. Trong khi đó, dây nhôm trần (AAC) thường được dùng cho khoảng cách ngắn, yêu cầu nhẹ, chi phí tiết kiệm hơn.
5. GL Cables cung cấp những loại dây dẫn trần nào?
GL Cables cung cấp đầy đủ các loại dây dẫn trần gồm dây đồng trần, dây nhôm trần, dây nhôm hợp kim, dây nhôm lõi thép, dây hợp kim chịu nhiệt và dây thép mạ kẽm xoắn. Tất cả đều đạt tiêu chuẩn TCVN, IEC, ASTM, BS, JIS, DIN và được kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng.
