Trong hệ thống truyền tải điện, dây dẫn trần đóng vai trò quan trọng giúp đảm bảo dòng điện được truyền tải ổn định và hiệu quả. Với khả năng chịu lực cao, cấu tạo bền vững và hiệu suất dẫn điện vượt trội, các loại dây dẫn trần ngày càng được ứng dụng rộng rãi trong nhiều công trình điện trung và cao thế. Việc hiểu rõ dây dẫn trần là gì, cùng cấu tạo và phân loại của chúng sẽ giúp kỹ sư, nhà thầu và đơn vị thi công lựa chọn được loại cáp phù hợp, tối ưu hiệu suất truyền tải và nâng cao độ an toàn cho toàn bộ hệ thống điện.

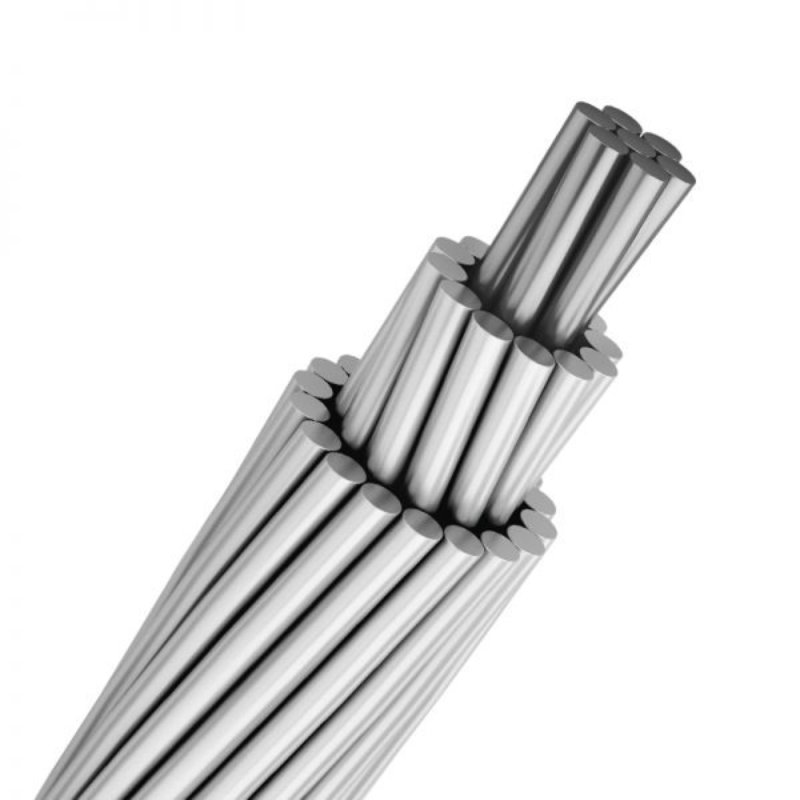

1. Dây dẫn trần là gì?
Dây dẫn trần là loại dây dẫn điện được sử dụng phổ biến trong hệ thống truyền tải điện trên không. Khác với các loại dây có vỏ cách điện, dây dẫn trần hoàn toàn không được bọc bên ngoài, giúp tăng khả năng tản nhiệt và giảm tổn hao điện năng. Loại dây này thường được treo trên cột hoặc trụ điện, chịu ảnh hưởng trực tiếp từ môi trường.
Nhờ thiết kế bền chắc và khả năng chịu lực cao, dây dẫn trần có thể vận hành ổn định trong điều kiện gió, bão hoặc thay đổi nhiệt độ. Đây là thành phần quan trọng trong mạng lưới truyền tải điện trung thế và cao thế, đảm bảo dòng điện truyền đi xa mà vẫn giữ được hiệu suất và độ an toàn cao.
Các nhà sản xuất như GL Cables hiện cung cấp nhiều loại dây dẫn trần với chất lượng đạt tiêu chuẩn quốc tế, phù hợp cho nhiều công trình điện khác nhau, từ khu dân cư đến các dự án năng lượng quy mô lớn.

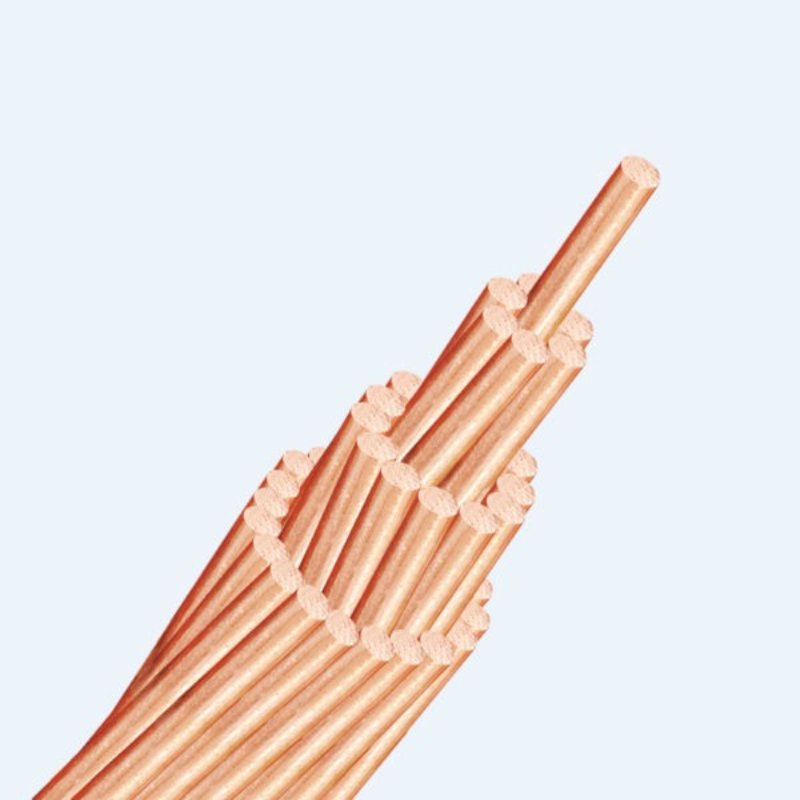

2. Cấu tạo của dây dẫn trần
Dây dẫn trần có cấu tạo đơn giản nhưng mang tính kỹ thuật cao, gồm hai phần chính là phần dây dẫn điện và phần lõi thép chịu lực. Mỗi bộ phận đảm nhiệm một vai trò riêng, cùng tạo nên độ bền và hiệu suất của dây khi truyền tải điện năng trên không.
Phần dây dẫn điện
Phần dây dẫn điện là thành phần chính giúp dòng điện di chuyển trong hệ thống. Chúng được chế tạo từ vật liệu có độ dẫn điện cao như nhôm tinh luyện hoặc đồng nguyên chất. Trong các loại dây nhiều sợi, các sợi dẫn thường được bện xoắn đồng tâm để tạo thành 1-3 lớp bao quanh lõi thép trung tâm.
Kết cấu này mang lại nhiều ưu điểm: Tăng diện tích tiếp xúc, giảm điện trở suất, đồng thời giúp dây linh hoạt hơn trong quá trình lắp đặt. Đối với dây nhôm, nhờ trọng lượng nhẹ và khả năng dẫn điện tốt, loại này thường được sử dụng phổ biến cho các tuyến truyền tải dài. Còn với dây đồng, hiệu suất dẫn điện cao hơn, phù hợp cho khu vực yêu cầu truyền tải ổn định và cường độ lớn.
Để đảm bảo chất lượng, phần dây dẫn điện phải được sản xuất đúng tiêu chuẩn, bề mặt nhẵn, không bị oxy hóa hoặc biến dạng trong quá trình gia công. Nhờ đó, dây có thể hoạt động hiệu quả trong nhiều điều kiện thời tiết khác nhau mà không ảnh hưởng đến khả năng dẫn điện.
Phần lõi thép chịu lực
Lõi thép chịu lực là phần nằm ở trung tâm của dây dẫn trần. Tùy theo loại dây, lõi có thể gồm 1 hoặc 7 sợi thép được xoắn chặt với nhau. Vai trò chính của lõi thép là chịu lực căng cơ học khi dây được treo trên cột điện và chịu tác động từ gió, trọng lượng hoặc rung động trong quá trình vận hành.
Lõi thép có độ bền kéo cao, được mạ kẽm chống gỉ để kéo dài tuổi thọ. Nhờ đó, dây dẫn trần có thể giữ được hình dạng, hạn chế võng, và đảm bảo khoảng cách an toàn giữa các đường dây. Trong nhiều trường hợp, lõi thép cũng giúp dây chịu được ứng suất cơ học cao, đặc biệt trong các khu vực địa hình phức tạp.
Cấu trúc phối hợp giữa lõi thép chịu lực và lớp dẫn điện nhôm hoặc đồng bên ngoài giúp dây dẫn trần vừa nhẹ, vừa bền, đáp ứng tốt yêu cầu của hệ thống truyền tải điện trung – cao thế.

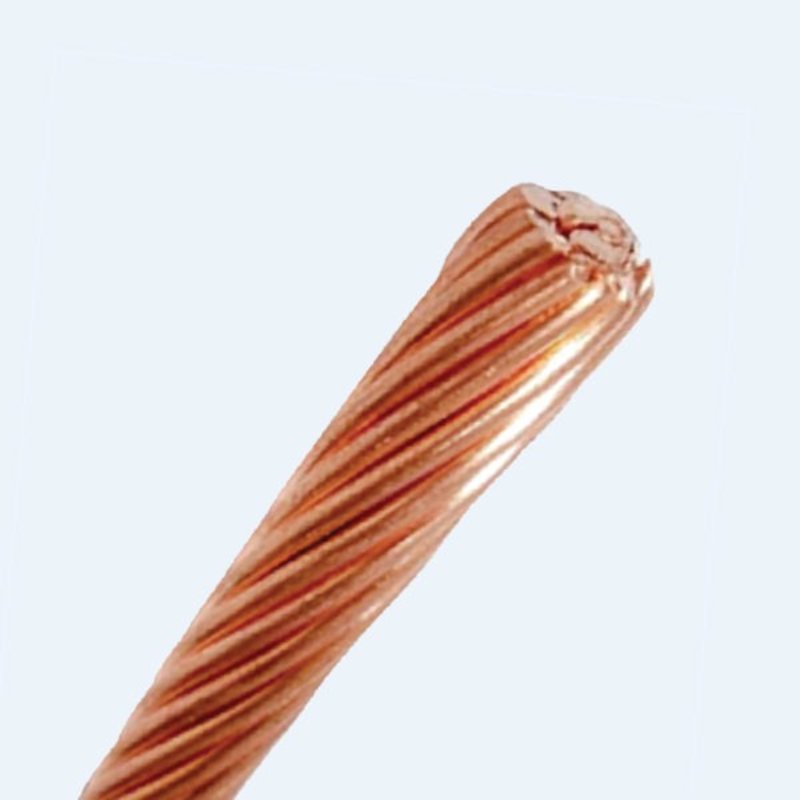

3. Phân loại dây dẫn trần
Dây dẫn trần được chia thành nhiều loại dựa trên vật liệu, kết cấu ruột dẫn và tiết diện dây, nhằm đáp ứng các yêu cầu kỹ thuật và điều kiện thi công khác nhau trong từng công trình điện.
Phân loại theo vật liệu
Tùy thuộc vào vật liệu chế tạo, dây dẫn trần được chia thành hai nhóm chính: Cáp nhôm trần (AAC) và cáp đồng trần.
- Cáp nhôm trần (AAC): Loại này có lõi dẫn bằng nhôm tinh luyện, có ưu điểm nhẹ, dễ thi công, chịu được tải trọng lớn và có khả năng dẫn điện tốt. Nhôm ít bị oxy hóa nên duy trì hiệu suất ổn định trong thời gian dài. Cáp nhôm trần thường được sử dụng trong các đường dây truyền tải điện trên không có khoảng cách dài và tải trọng trung bình.
- Cáp đồng trần: Cáp đồng có khả năng dẫn điện vượt trội, chịu được tải lớn và tổn hao điện năng thấp hơn so với nhôm. Tuy nhiên, giá thành của cáp đồng cao hơn. Loại này thường dùng trong hệ thống cần hiệu suất truyền tải cao hoặc khu vực yêu cầu tính ổn định và độ bền vượt trội.
Phân loại theo kết cấu ruột dẫn
Theo kết cấu, dây dẫn trần có thể chia thành dây ruột dẫn mềm, dây ruột dẫn cứng và dây có lõi thép chịu lực (ACSR).
- Dây ruột dẫn mềm: Gồm nhiều sợi nhỏ được bện lại, tạo độ dẻo và linh hoạt. Dễ uốn cong và thi công, phù hợp cho hệ thống điện cần thay đổi hướng hoặc lắp đặt trong khu vực hạn chế.
- Dây ruột dẫn cứng: Được tạo thành từ một hoặc nhiều sợi cứng, có độ bền cơ học cao. Loại này ổn định và ít biến dạng, thường được sử dụng trong các tuyến truyền tải cố định, nơi yêu cầu độ ổn định điện cao.
- Dây có lõi thép chịu lực (ACSR): Là loại dây kết hợp giữa lớp nhôm dẫn điện và lõi thép trung tâm. Lõi thép giúp dây chịu được lực căng lớn, trong khi lớp nhôm bên ngoài đảm bảo dẫn điện tốt. Loại này phổ biến trong đường dây trung – cao thế, nơi yêu cầu độ bền cơ học và khả năng chịu gió bão cao.
Phân loại theo tiết diện
Dây dẫn trần còn được phân loại dựa trên tiết diện mặt cắt, thường từ 10mm² đến 400mm².
- Tiết diện nhỏ (10-50mm²): Dùng trong mạng điện hạ thế hoặc nhánh phụ.
- Tiết diện trung bình (70-185mm²): Dùng cho đường dây trung thế.
- Tiết diện lớn (240-400mm²): Dùng trong hệ thống truyền tải cao thế hoặc siêu cao thế.
Số lượng sợi dẫn cũng thay đổi theo tiết diện, thường gồm 1, 7, 19 hoặc 37 sợi. Tiết diện và số sợi càng lớn thì khả năng chịu tải và độ ổn định càng cao.
Bên cạnh các dòng cáp nhôm, GL Cables còn cung cấp dây đồng trần – ASTM B8 với chất lượng đạt tiêu chuẩn quốc tế, đáp ứng yêu cầu khắt khe trong các công trình điện trung và cao thế. Dây đồng trần của GL Cables nổi bật với khả năng dẫn điện vượt trội, độ bền cơ học cao và khả năng chịu tải ổn định, phù hợp cho những hệ thống cần hiệu suất truyền tải lớn và an toàn tuyệt đối.
4. Ứng dụng của dây dẫn trần trong thực tế
Dây dẫn trần được sử dụng rộng rãi trong nhiều công trình điện khác nhau nhờ tính bền, nhẹ và khả năng dẫn điện cao. Một số ứng dụng phổ biến gồm:
- Truyền tải điện trung và cao thế: Dùng trong hệ thống đường dây trên không của lưới điện quốc gia.
- Công trình năng lượng tái tạo: Kết nối giữa trạm biến áp và tuabin gió, trạm năng lượng mặt trời.
- Hệ thống điện công nghiệp: Trong nhà máy, khu công nghiệp có yêu cầu tải điện lớn.
- Công trình dân dụng quy mô lớn: Khu đô thị, khu dân cư mới, khu chế xuất.
- Hạ tầng truyền tải điện vùng nông thôn: Do chi phí hợp lý và dễ thi công.
Nhờ tính linh hoạt và độ bền cao, dây dẫn trần là giải pháp tối ưu giúp nâng cao hiệu quả truyền tải điện, giảm tổn hao năng lượng và đảm bảo an toàn cho hệ thống điện.
5. GL Cables – Đơn vị cung cấp dây dẫn trần chất lượng, giá tốt
GL Cables là doanh nghiệp hàng đầu tại Việt Nam chuyên sản xuất và cung cấp dây dẫn trần đạt tiêu chuẩn quốc tế. Sản phẩm của GL Cables được ứng dụng rộng rãi trong các dự án truyền tải điện trung – cao thế trên toàn quốc.
Ưu điểm kỹ thuật của dây dẫn trần GL Cables:
- Độ dẫn điện cao, điện trở suất thấp: Sử dụng nhôm hoặc đồng tinh luyện, giúp tối ưu hiệu suất và giảm tổn hao năng lượng.
- Kết cấu xoắn đồng tâm, chịu gió bão tốt: Thiết kế chắc chắn giúp dây bền hơn và hoạt động ổn định trong điều kiện khắc nghiệt.
- Hoạt động ổn định trong thời tiết khắc nghiệt: Chịu nhiệt, ẩm và tác động môi trường.
- Đa dạng chủng loại: Bao gồm AAC, AAAC, ACSR, đáp ứng mọi nhu cầu kỹ thuật.
- Đạt tiêu chuẩn quốc tế: Tuân thủ IEC, ASTM, BS, phù hợp với yêu cầu thi công và thiết kế công trình điện quốc gia.
GL Cables có nhiều năm kinh nghiệm trong lĩnh vực sản xuất cáp điện, sở hữu dây chuyền hiện đại và đội ngũ kỹ sư chuyên môn cao. Doanh nghiệp luôn chú trọng đến chất lượng, kiểm soát nghiêm ngặt từ nguyên liệu đầu vào đến khâu thành phẩm.
GL Cables cam kết mang đến sản phẩm bền – giá hợp lý – dịch vụ chuyên nghiệp, đồng thời hỗ trợ kỹ thuật và tư vấn lựa chọn loại dây dẫn phù hợp cho từng công trình. Với năng lực sản xuất lớn, GL Cables đáp ứng nhanh chóng mọi nhu cầu về tiến độ và chất lượng.
Thông tin liên hệ GL Cables:
- Địa chỉ: Đường số 4, KCN Châu Đức, Xã Nghĩa Thành, Huyện Châu Đức, Tỉnh Bà Rịa Vũng Tàu
- Hotline: (0254) 3883299 – 3883300
- Email: contact@glcables.vn
- Website: glcablesco.com
GL Cables – Giải pháp truyền tải bền vững cho lưới điện quốc gia.
Lời kết
Trong bài viết trên, GL Cables đã giải đáp dây dẫn trần là gì, cấu tạo và các loại dây dẫn trần. Với sự đa dạng về chủng loại và tiêu chuẩn chất lượng cao, dây dẫn trần hiện là lựa chọn hàng đầu trong các dự án truyền tải điện lớn. Trong đó, GL Cables là một trong những đơn vị uy tín cung cấp dây dẫn trần đạt chuẩn IEC, ASTM, BS với độ bền cơ học và khả năng dẫn điện tối ưu. Sản phẩm của GL Cables không chỉ đáp ứng yêu cầu kỹ thuật khắt khe mà còn mang lại giải pháp truyền tải điện an toàn – ổn định – bền vững cho lưới điện quốc gia, góp phần nâng cao chất lượng và hiệu quả vận hành cho mọi công trình điện.
Những câu hỏi liên quan: Dây dẫn trần là gì? Cấu tạo và các loại dây dẫn trần
1. Dây dẫn trần khác gì so với dây điện bọc cách điện?
Dây dẫn trần không có lớp cách điện, thường được dùng cho hệ thống truyền tải điện trên không. Trong khi đó, dây điện bọc có lớp cách điện PVC hoặc XLPE, dùng cho mạng điện hạ thế trong nhà. Nhờ cấu tạo trần, dây dẫn trần có khả năng tản nhiệt nhanh, chịu được môi trường khắc nghiệt.
2. Dây dẫn trần thường được sử dụng trong những công trình nào?
Dây dẫn trần được ứng dụng rộng rãi trong hệ thống điện trung và cao thế, đường dây truyền tải quốc gia, trạm biến áp, và mạng điện công nghiệp. Với ưu điểm dẫn điện tốt, bền bỉ và tiết kiệm chi phí, loại dây này là lựa chọn phổ biến cho các công trình hạ tầng năng lượng.
3. Tại sao dây dẫn trần cần lõi thép chịu lực?
Trong nhiều loại cáp như ACSR, lõi thép chịu lực giúp dây không bị chùng khi kéo dài trên không, tăng khả năng chịu tải cơ học và chống gió bão. Phần lõi thép ở trung tâm được bao quanh bởi các sợi nhôm xoắn đồng tâm, đảm bảo độ bền và hiệu suất truyền tải ổn định lâu dài.
4. Cách bảo dưỡng dây dẫn trần để tăng tuổi thọ là gì?
Để dây dẫn trần bền lâu, cần kiểm tra định kỳ tình trạng mối nối, điểm tiếp xúc, độ chùng của dây, và vệ sinh bụi bẩn, oxy hóa. Ngoài ra, việc sử dụng dây đạt chuẩn như GL Cables giúp giảm nguy cơ hỏng hóc, đảm bảo an toàn cho hệ thống điện trong thời gian dài.
