CXV/SWA – AXV/SWA – 3 Lõi

Cáp điện lực, 3 lõi, ruột đồng hoặc nhôm, có giáp (sợi thép), có vỏ bọc

• Tiêu chuẩn:  IEC 60502-2, TCVN 5935

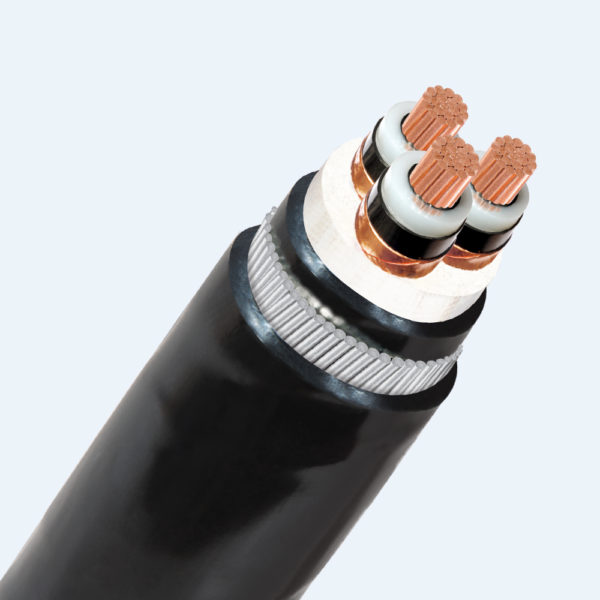

Cấu trúc: Cu(Al)/XLPE/PVC/SWA/PVC

1. Ruột dẫn: Bằng đồng mềm hoặc nhôm (class 2, nén chặt)
2. Màn chắn ruột dẫn: Chất bán dẫn
3. Cách điện: XLPE
4. Màn chắn cách điện: Chất bán dẫn
5. Màn chắn kim loại: Băng đồng
6. Chất độn, băng quấn: PP, PET
7. Lớp bọc phân cách: PVC
8. Giáp kim loại: Sợi thép mạ kẽm
9. Băng quấn: PET
10. Vỏ bọc: PVC (loại ST2)

Nhận biết cáp: bằng băng màu nằm giữa màn chắn cách điện và màn chắn kim loại

• Các lõi: Đỏ, vàng, xanh
• Vỏ bọc: Màu đen

Cách nhận biết trên có thể thay đổi theo yêu cầu

Các đặc tính của cáp:

• Điện áp định mức U_o/U(U_m): 18/30(36)kV
• Nhiệt độ ruột dẫn tối đa trong vận hành bình thường: 90^oC
• Bán kính uốn cong nhỏ nhất: 12 x D (D: đường kính ngoài của cáp)

MỤC ĐÍCH SỬ DỤNG:

Cáp trung thế treo trên không, dùng để truyền tải, phân phối điện.v.v…

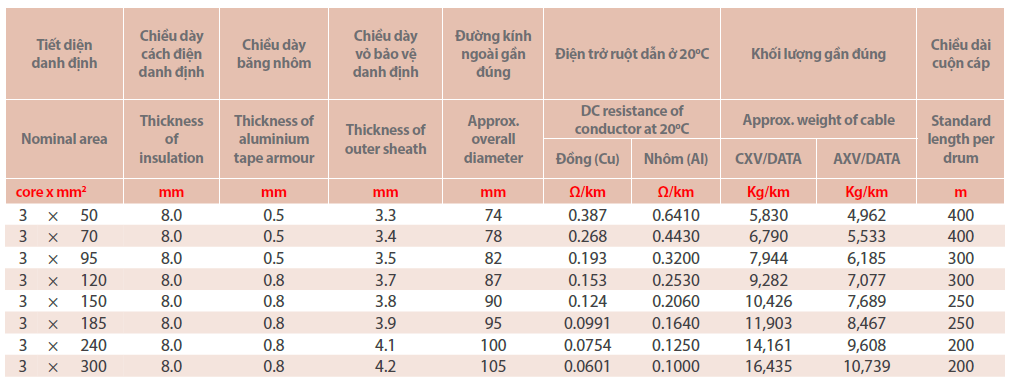

THÔNG TIN KỸ THUẬT CÁC SẢN PHẨM:
