CXV/DATA – AXV/DATA – 3 Lõi

Cáp điện lực, 3 lõi, ruột đồng hoặc nhôm, có giáp (2 dải băng nhôm), có vỏ bọc

• Tiêu chuẩn:  IEC 60502-2, TCVN 5935
• Cấu trúc: Cu(Al)/XLPE/PVC/DATA/PVC
  1. Ruột dẫn: Bằng đồng mềm hoặc nhôm (câp 2, nén chặt)
  2. Màn chắn ruột dẫn: Chất bán dẫn
  3. Cách điện: XLPE
  4. Màn chắn cách điện: Chất bán dẫn
  5. Màn chắn kim loại: Băng đồng
  6. Chất độn, băng quấn: PP, PET
  7. Lớp bọc phân cách: PVC
  8. Giáp kim loại: Hai dải băng nhôm
  9. Vỏ bọc: PVC (loại ST2)
• Nhận biết cáp: bằng băng màu nằm giữa màn chắn cách điện và màn chắn kim loại
  • Các lõi: Đỏ, vàng, xanh
  • Vỏ bọc: Màu đen

Cách nhận biết trên có thể thay đổi theo yêu cầu

• Các đặc tính của cáp:
  • Điện áp định mức U_o/U(U_m): 6/10(12)kV
  • Nhiệt độ ruột dẫn tối đa trong vận hành bình thường: 90^oC
  • Bán kính uốn cong nhỏ nhất: 12 x D (D: đường kính ngoài của cáp)

MỤC ĐÍCH SỬ DỤNG:

Cáp trung thế treo trên không, dùng để truyền tải, phân phối điện.v.v…

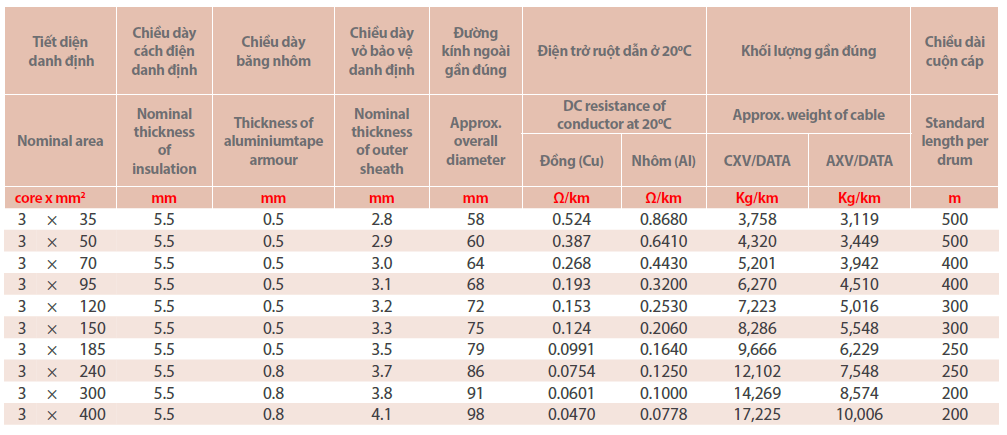

THÔNG TIN KỸ THUẬT CÁC SẢN PHẨM:

Cáp điện lực, 3 lõi, ruột đồng hoặc nhôm, có giáp (2 dải băng nhôm), có vỏ bọc, 6/10(12)kV
