CXV/DATA – AXV/DATA – 3 Lõi

Cáp điện lực, 3 lõi, ruột đồng hoặc nhôm, có giáp (2 dải băng nhôm), có vỏ bọc

Tiêu chuẩn:  IEC 60502-2, TCVN 5935

Cấu trúc: Cu(Al)/XLPE/PVC/DATA/PVC

• Ruột dẫn: Bằng đồng mềm hoặc nhôm (cấp 2, nén chặt)
• Màn chắn ruột dẫn: Chất bán dẫn
• Cách điện: XLPE
• Màn chắn cách điện: Chất bán dẫn
• Màn chắn kim loại: Băng đồng
• Chất độn, băng quấn: PP, PET
• Lớp bọc phân cách: PVC
• Giáp kim loại: Hai dải băng nhôm
• Vỏ bọc: PVC (loại ST2)

Nhận biết cáp: bằng băng màu nằm giữa màn chắn cách điện và màn chắn kim loại

• Các lõi: Đỏ, vàng, xanh
• Vỏ bọc: Màu đen

Cách nhận biết trên có thể thay đổi theo yêu cầu

Các đặc tính của cáp:

• Điện áp định mức U_o/U(U_m): 12/20(24)kV hoặc 12,7/22(24)kV
• Nhiệt độ ruột dẫn tối đa trong vận hành bình thường: 90^oC
• Bán kính uốn cong nhỏ nhất: 12 x D (D: đường kính ngoài của cáp)

MỤC ĐÍCH SỬ DỤNG:

Cáp trung thế treo trên không, dùng để truyền tải, phân phối điện.v.v…

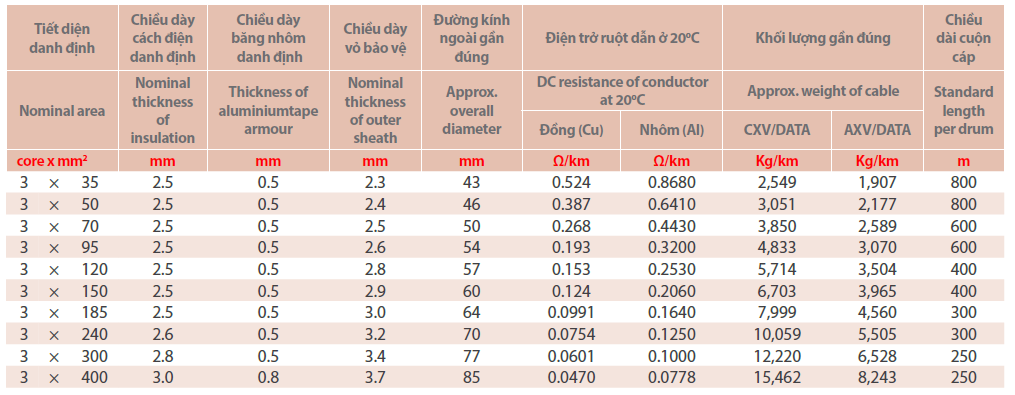

THÔNG TIN KỸ THUẬT CÁC SẢN PHẨM:
